YTPS系列交流变频调速三相异步电动机外形尺寸（H80～200mm）

来源：网络作者：网络转载 2019-10-01 阅读：338

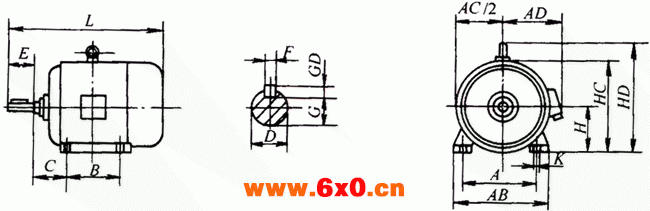

图1 YTPS系列外形尺寸图（B3）（见表3）

YTPS系列交流变频调速三相异步电动机外形尺寸（H80～200mm）

表3 （单位：mm）

机座号	H	A	B	C	D	E	F	G	GD	K	AB	AC/2	AD	HC	HD	L
80	80	125	100	50	19	40	6	155	6	10	165	85	150	170	—	290
90S	90	140	100	56	24	50	8	20	7	10	180	90	155	190	—	315
90L	90	140	125	56	24	50	8	20	7	10	180	90	155	190	—	340
100L	100	160	140	63	28	60	8	24	7	12	205	105	180	—	245	380
112M	112	190	140	70	28	60	8	24	7	12	245	115	190	—	265	400
132S	132	216	140	89	38	80	10	33	8	12	280	135	210	—	315	475
132M	132	216	178	89	38	80	10	33	8	12	280	135	210	—	315	515
160M	160	254	210	108	42	110	12	37	8	15	330	165	255	—	385	605
160L	160	254	254	108	42	110	12	37	8	15	330	165	255	—	385	650
180M	180	279	241	121	48	110	14	42.5	9	15	355		285	—	430	670
180L	180	279	279	121	48	110	14	42.5	9	15	355		285	—	430	710
200L	200	318	305	133	55	110	16	49	10	19	395		315	—	475	775

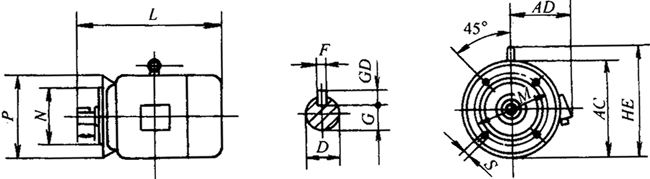

图2 YTPS系列外形尺寸图（B5）（见表4）

YTPS系列交流变频调速三相异步电动机外形尺寸（H80～200mm）

表4 （单位：mm）

机座号	M	N	P	S	D	E	F	G	GD	AC	AD	L	HE
80	165	130	200	4×ф12	19	40	6	15.5	6	165	150	290	185
90S	165	130	200	4×ф12	24	50	8	20	7	175	155	315	195
90L	165	130	200	4×ф12	24	50	8	20	7	175	155	340	195
100L	215	180	250	4×ф15	28	60	8	24	7	205	180	380	245
112M	215	180	250	4×ф15	28	60	8	24	7	230	190	400	265
132S	265	230	300	4×ф15	38	80	10	33	8	270	210	475	315
132M	265	230	300	4×ф15	38	80	10	33	8	270	210	515	315
160M	300	250	350	4×ф19	42	110	12	37	8	325	255	605	385
160L	300	250	350	4×ф19	42	110	12	37	8	325	255	650	385
180M	300	250	350	4×ф19	48	110	14	42.5	9	380	285	670	430
180L	300	250	350	4×ф19	48	110	14	42.5	9	380	285	710	430
200L	350	300	400	4×ф19	55	110	16	49	10	420	315	775	480

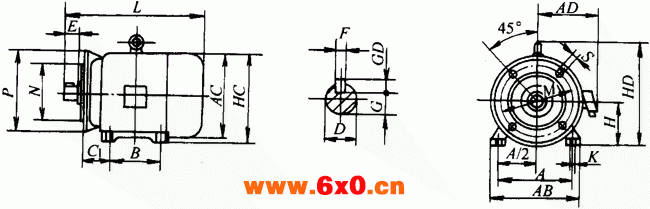

图3 YTPS系列外形尺寸图（B35）（见表4）

YTPS系列交流变频调速三相异步电动机外形尺寸（H80～200mm）

表5 （单位：mm）

机座号H	A	B	C₁	D	E	F	G	GD	K	M	N	P	S	AB	AC	AD	HC	HD	L
80	125	100	50	19	40	6	15.5	6	10	165	130	200	4×ф12	165	165	150	170	170	290
90S	140	100	56	24	50	8	20	7	10	165	130	200	4×ф12	180	175	155	190	190	315
90L	140	125	56	24	50	8	20	7	10	165	130	200	4×ф12	180	175	155	190	190	340
100L	160	140	63	28	60	8	24	7	12	215	180	250	4×ф15	205	205	180	—	245	380
112M	190	140	70	28	60	8	24	7	12	215	180	250	4×ф15	245	230	190	—265	400
132S	216	140	89	38	80	10	33	8	12	265	230	300	4×ф15	280	270	210	—	315	475
132M	216	178	89	38	80	10	33	8	12	265	230	300	4×ф15	280	270	210	—	315	515
160M	254	210	108	42	110	12	37	8	15	300	250	350	4×ф19	330	325	255	—	385	605
160L	254	254	108	42	110	12	37	8	15	300	250	350	4×ф19	330	325	255	—	385	650
180M	279	241	121	48	110	14	42.5	9	15	300	250	350	4×ф19	355	380	285	—	430	670
180L	279	279	121	48	110	14	42.5	9	15	300	250	350	4×ф19	355	380	285	—	430	710
200L	318	305	133	55	110	16	49	10	19	350	300	400	4×ф19	395	420	315	—	475	775
