YTSP系列（IC411）变频调速三相异步电动机外形尺寸（H90～355mm）

来源：网络  作者：网络转载   2019-10-01 阅读：507

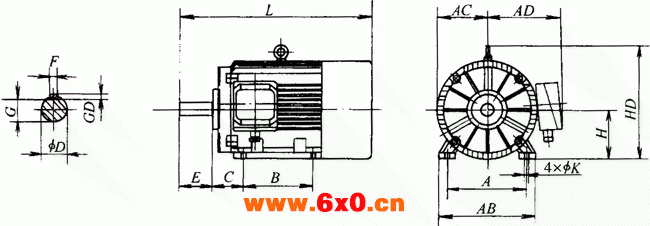

YTSP系列（IC411）IMB3型

YTSP系列（IC411）变频调速三相异步电动机外形尺寸（H90～355mm）

机座带底脚，端盖无凸缘（IMB3、IMB6、IMB7、IMV5、IMV6）    （单位：mm）

机座号
H
A
B
C
D
E
F×GD
G
K
AB
AC
AD
HD
L
90S
90
140
100
56
24
50
8×7
20
10
180
85
155
190
340
90L
90
140
125
56
24
50
8×7
20
10
180
85
155
190
370
100L
100
160
140
63
28
60
8×7
24
12
205
103
180
245
395
112M
112
190
140
70
28
60
8×7
24
12
245
115
190
265
430
132S
132
216
140
89
38
80
10×8
33
12
280
135
210
315
475
132M
132
216
178
89
38
80
10×8
33
12
280
135
210
315
525
160M
160
254
210
108
42
110
12×8
37
15
330
163
255
385
590
160L
160
254
254
108
42
110
12×8
37
15
330
163
255
385
635
180M
180
279
241
121
48
110
14×9
42.5
15
355
180
285
430
695
180L
180
279
279
121
48
110
14×9
42.5
15
355
180
285
430
735
200L
200
318
305
133
55
110
16×10
49
19
395
200
310
475
815
225S
225
356
286
149
60
140
18×11
53
19
435
225
345
530
860
225M
225
356
311
149
60
140
18×11
53
19
435
225
345
530
900
250M
250
406
349
168
65
140
18×11
58
24
490
248
385
575
915
280S
280
457
368
190
75
140
20×12
67.5
24
550
280
410
660
985
280M
280
457
419
190
75
140
20×12
67.5
24
550
280
410
660
1065
315S
315
508
406
216
80
170
22×14
71
28
635
320
530
770
1100
315M
315
508
457
216
80
170
22×14
71
28
635
320
530
770
1285
315L
315
508
508
216
80
170
22×14
71
28
635
320
530
770
1285
355M
355
610
560
254
95
170
25×14
86
28
730
355
655
900
1350
355L
355
610
630
254
95
170
25×14
86
28
730
355
655
900
1480

注：L为不带传感器、制动器等附件的尺寸。

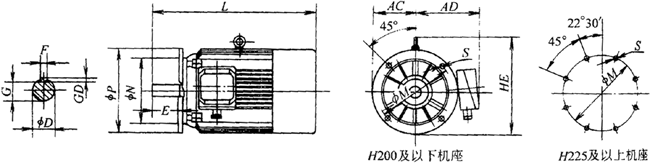

图2  YTSP系列(IC411)B5型（见表5）
YTSP系列（IC411）变频调速三相异步电动机外形尺寸（H90～355mm）
     表5  机座无底脚，端盖带凸缘（IMB5、IMV1、IMV3）               （单位：mm）

机座号
D
E
F×GD
G
M
N
P
S
AC
AD
HE
L
90S
24
50
8×7
20
165
130
200
4×ф12
88
155
195
340
90L
24
50
8×7
20
165
130
200
4×ф12
88
155
195
370
100L
28
60
8×7
24
215
180
250
4×ф15
103
180
265
395
112M
28
60
8×7
24
215
180
250
4×ф15
115
190
265
430
132S
38
80
10×8
33
265
230
300
4×ф15
135
210
315
475
132M
38
80
10×8
33
265
230
300
4×ф15
135
210
315
525
160M
42
110
12×8
37
300
250
350
4×ф19
163
255
385
590
160L
42
110
12×8
37
300
250
350
4×ф19
163
255
385
635
180M
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
695
180L
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
735
200L
55
110
16×10
49
350
300
400
4×ф19
200
310
480
815
225S
60
140
18×11
53
400
350
450
8×ф19
225
345
535
860
225M
60
140
18×11
53
400
350
450
8×ф19
225
345
535
900
250M
65
140
18×11
58
500
450
550
8×ф19
248
385
620
915
280S
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
985
280M
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
1065

注：L为不带传感器、制动等附件的尺寸。

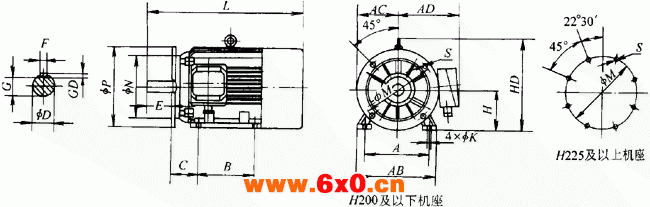

图3  YTSP系列（IC411）B35型（见表6）
YTSP系列（IC411）变频调速三相异步电动机外形尺寸（H90～355mm）
表6  机座带底脚，端盖带凸缘（IMB35、IMV15、IMV36）            （单位：mm）

机座号
H
A
B
C
D
E
F×GD
G
K
M
N
P
S
AB
AC
AD
HD
L
90S
90
140
100
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
340
90L
90
140
125
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
370
100L
100
160
140
63
28
60
8×7
24
12
215
180
250
4×ф15
205
103
180
245
395
112M
112
190
140
70
28
60
8×7
24
12
215
180
250
4×ф15
245
115
190
265
430
132S
132
216
140
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
475
132M
132
216
178
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
525
160M
160
254
210
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
590
160L
160
254
254
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
635
180M
180
279
241
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
695
180L
180
279
279
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
735
200L
200
318
305
133
55
110
16×10
49
19
350
300
400
4×ф19
395
200
310
475
815
225S
225
356
386
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
860
225M
225
356
311
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
900
250M
250
406
349
168
65
140
18×11
58
24
500
450
550
8×ф19
490
248
385
575
915
280S
280
457
368
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
985
280M
280
457
419
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
1065
315S
315
508
406
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1100
315M
315
508
457
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1285
315L
,
315
508
508
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1285
355M
355
610
560
254
95
170
22×14
86
28
740
680
800
8×ф24
730
355
655
900
1350
355L
355
610
630
254
95
170
22×14
86
28
740
680
800
8×ф24
730
355
655
900
1480

注：L为不带传动器、制动器等附件的尺寸。
