YTSP系列（IC416）变频调速三相异步电动机外形尺寸（H90～355mm）

来源：网络  作者：网络转载   2019-10-01 阅读：231

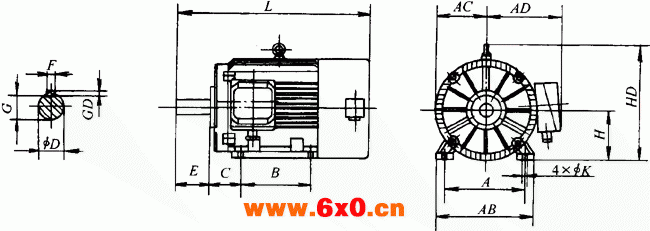

YTSP系列（IC416）外形尺寸图（IMB3）

YTSP系列（IC416）变频调速三相异步电动机外形尺寸（H90～355mm）

机座带底脚，端盖无凸缘（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）    （单位：mm）

机座号
A
B
C
D
E
F×GD
G
K
AB
AC
AD
HD
L
90S
140
100
56
24
50
8×7
20
10
180
85
155
190
400
90L
140
125
56
24
50
8×7
20
10
180
85
155
190
430
100L
160
140
63
28
60
8×7
24
12
205
103
180
245
465
112M
190
140
70
28
60
8×7
24
12
245
115
190
265
490
132S
216
140
89
38
80
10×8
33
12
280
135
210
315
525
132M
216
178
89
38
80
10×8
33
12
280
135
210
315
575
160M
254
210
108
42
110
12×8
37
15
330
163
255
385
645
160L
254
254
108
42
110
12×8
37
15
330
163
255
385
690
180M
279
241
121
48
110
14×9
42.5
15
355
180
285
430
810
180L
279
279
121
48
110
14×9
42.5
15
355
180
285
430
850
200L
318
305
133
55
110
16×10
49
19
395
200
310
475
890
225S
356
286
149
60
140
18×11
53
19
435
225
345
530
930
225M
356
311
149
60
140
18×11
53
19
435
225
345
530
970
250M
406
349
168
65
140
18×11
58
24
490
248
385
575
1050
280S
457
368
190
75
140
20×12
67.5
24
550
280
410
660
1100
280M
457
419
190
75
140
20×12
67.5
24
550
280
410
660
1180
315S
508
406
216
80
170
22×14
71
28
635
320
530
770
1300
315M
508
457
216
80
170
22×14
71
28
635
320
530
770
1350
315L
508
508
216
80
170
22×14
71
28
635
320
530
770
1450
355M
610
560
254
95
170
22×14
86
28
730
355
355
1010
1650
355L
610
630
254
95
170
22×14
86
28
730
355
355
1010
1750

注：L为不带传感器、制动器等附件的尺寸；355机座号接线盒在机座上方。

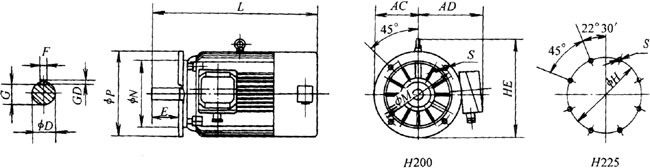

 YTSP系列（IC416）外形尺寸图（IMB5）
YTSP系列（IC416）变频调速三相异步电动机外形尺寸（H90～355mm）
机座无底脚，端盖带凸缘（IMB5、IMV1、IMV3）          （单位：mm）
机座号
D
E
F×GD
G
M
N
P
S
AC
AD
HE
L
90S
24
50
8×7
20
165
130
200
4×ф12
88
155
195
400
90L
24
50
8×7
20
165
130
200
4×ф12
88
155
195
430
100L
28
60
8×7
24
215
180
250
4×ф15
103
180
265
465
112M
28
60
8×7
24
215
180
250
4×ф15
115
190
265
490
132S
38
80
10×8
33
265
230
300
4×ф15
135
210
315
525
132M
38
80
10×8
33
265
230
300
4×ф15
135
210
315
575
160M
42
110
12×8
37
300
250
350
4×ф19
163
255
385
645
160L
42
110
12×8
37
300
250
350
4×ф19
163
255
385
690
180M
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
810
180L
48
110
14×9
42.5
300
250
350
4×ф19
180
285
430
850
200L
55
110
16×10
49
350
300
400
4×ф19
200
310
480
890
225S
60
140
18×11
53
400
350
450
8×ф19
225
345
535
930
225M
60
140
18×11
53
400
350
450
8×ф19
225
345
535
970
250M
65
140
18×11
58
500
450
550
8×ф19
248
385
620
1050
280S
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
1100
280M
75
140
20×12
67.5
500
450
550
8×ф19
280
410
665
1180
注：L不带传感器、制动器等附件的尺寸。

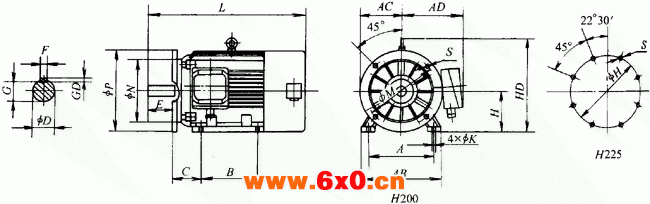

YTSP系列（IC416）外形尺寸图（IMB35）
YTSP系列（IC416）变频调速三相异步电动机外形尺寸（H90～355mm）
 机座带底脚，端盖带凸缘（IMB35、IMV15、IMV36）      （单位：mm）
机座号
A
B
C
D
E
F×GD
G
K
M
N
P
S
AB
AC
AD
HD
L
90S
140
100
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
400
90L
140
125
56
24
50
8×7
20
10
165
130
200
4×ф12
180
88
155
190
430
100L
160
140
63
28
60
8×7
24
12
215
180
250
4×ф15
205
103
180
245
465
112M
190
140
70
28
60
8×7
24
12
215
180
250
4×ф15
245
115
190
265
490
132S
216
140
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
525
132M
216
178
89
38
80
10×8
33
12
265
230
300
4×ф15
280
135
210
315
575
160M
254
210
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
645
160L
254
254
108
42
110
12×8
37
15
300
250
350
4×ф19
330
163
255
385
690
180M
279
241
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
810
180L
279
279
121
48
110
14×9
42.5
15
300
250
350
4×ф19
355
180
285
430
850
200L
318
305
133
55
110
16×10
49
19
350
300
400
4×ф19
395
200
310
475
890
225S
356
286
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
930
225M
356
311
149
60
140
18×11
53
19
400
350
450
8×ф19
435
225
345
530
970
250M
406
349
168
65
140
18×11
58
24
400
450
550
8×ф19
490
248
385
575
1050
280S
457
368
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
1100
280M
457
419
190
75
140
20×12
67.5
24
500
450
550
8×ф19
550
280
410
660
1180
315S
508
406
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1300
315M
508
457
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1350
315L
508
508
216
80
170
22×14
71
28
600
550
660
8×ф24
635
320
530
770
1450
355M
610
560
254
95
170
25×14
86
28
740
680
800
8×ф24
730
355
355
1010
1650
355L
610
630
254
95
170
25×14
86
28
740
680
80
8×ф24
730
355
355
1010
1750
注：L为不带传感器、制动器等附件的尺寸；355机座号接线盒在机座上方。
