一、概述
YZC系列低振动低噪声三相异步电动机是Y系列电动机的派生产品。该系列电动机具有效率、节能、堵转转矩高、噪声低、振动小、运行可靠等优点。
该系列电动机安装尺寸和功率等级完全符合IEC标准和DIN42673标准。电动机采用B级绝缘，外壳防护等级为IP44，冷却方式为ICO141。
电动机适用于机床、精密机械设备配套和需要低振动、低噪声机械设备的驱动。
电动机功率范围为0.55～22kW，2、4、6、8极，额定电压为380V，额定频率为50Hz，3kW及以下为Y联结，4kW级以上为△联结。
电动机的振动和噪声测量在消音室按标准的试验方法进行。噪声试验采用具有三个（A、B、C）标准计权网络的精密声级计，电动机噪声测量的频率范围自12.5～45Hz.振动试验采用能测量振动的振幅（位移）、速度和加速度的组合测量仪，振动测量频率范围自12.5～45Hz.电动机的噪声以声功率级[dB（A）]表示，振动以振动速度有效值（mm/s）表示。

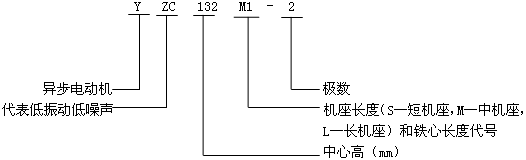

型号含义
一、结构简介
YZC系列低振动低噪声电动机外壳防护等级为IP44，冷却方式为ICO141，采用B级绝缘。
电动机具有三种基本安装结构型式如下：
B3：机座带底脚，端盖上无凸缘的安装及结构型式；
B5：机座不带底脚，端盖上带大于机座的凸缘的安装及结构型式；
B35：机座带底脚，端盖上带大于机座的凸缘的安装及结构型式。

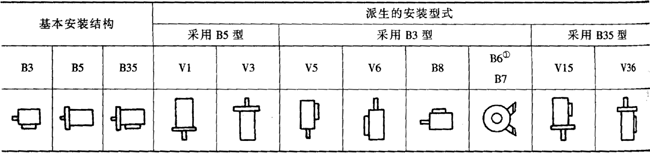

常用的安装结构见表1。
① B6底脚在左边

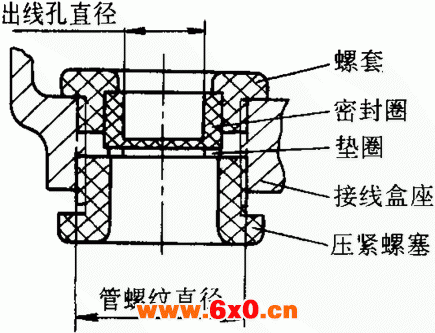

管理纹直径和出线孔直径数据表
型 号 | 管螺纹直径 | 出线孔直径 |
YZC80～90 | M24×1.5—6H | 11 |
YZC100～132 | M30×2—6H | 13 |
YZC160 | M36×2—6H | 25 |
