YZC系列抵振动、低噪声三相异步电动机外形尺寸（H80～160mm）

来源：网络作者：网络转载 2019-10-01 阅读：628

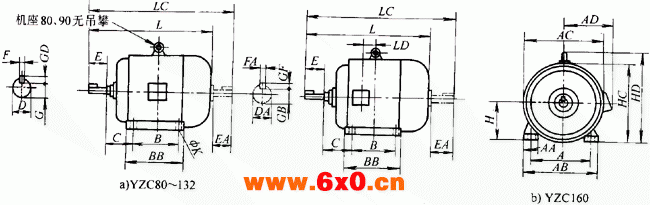

YZC系列外形尺寸图（B3）

YZC系列抵振动、低噪声三相异步电动机外形尺寸（H80～160mm）

型号	国际标准（IEC）机座号	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC	LD
YZC80	80-19	125	37	165	165	150	100	135	50	80	170	—	10	285	332	—
YZC90S	90S24	140 140	37 37	180 180	175 175	155 155	100 125	135 160	56 56	90	190 190	—	10 10	310 335	368 393
YZC90L	90L24
YZC100L	100L28	160	42	205	205	180	140	180	63	100	—	245	12	380	445	—
YZC112M	112M28	190	52	245	230	190	140	185	70	112	—	265	12	400	463	—
YZC132S	132S38	216 216	63 63	280 280	270 270	210 210	140 178	205 248	89 89	132	—	315 315	12 12	475 515	559 597	—
YZC132M	132M38
YZC160M	160M42	254 254	73 73	330 330	325 325	255 255	210 254	275 320	108 108	160	—	385 385	15 15	600 645	717 761	—
YZC160L	160L42

注：第二轴伸肩到风罩距离约8mm，表中L、LC等外形尺寸为最大值。

YZC系列外形尺寸图（B35）

YZC系列抵振动、低噪声三相异步电动机外形尺寸（H80～160mm）

型号	国际标准（IEC）机座号	A	AA	AB	AC	AD	B	BB	C1	H	HD	K	L	LC	M	N	P	S
YZC80	80-19F165	125	37	165	165	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
YZC90S	90S24F165	140	37	180	175	155	100	135	56	90	—	10	310	368	165	130	200	4×ф12
YZC90L	90L24F165	140	37	180	175	155	125	160	56	90	—	10	335	393	165	130	200	4×ф12
YZC100L	100L28F215	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
YZC112M	112M28F215	190	52	245	230	190	140	185	70	112	265	12	400	463	215	180	250	4×ф15
YZC132S	132S28F265	216	63	280	270	210	140	205	89	132	315	12	475	559	265	230	300	4×ф15
YZC132M	132H38F265	216	63	280	270	210	178	243	89	132	315	12	515	597	265	230	300	4×ф15
YZC160M	160M42F300	254	73	325	325	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
YZC160L	160L42F300	254	73	325	325	255	254	320	108	160	385	15	645	761	300	250	350	4×ф19

注：第二轴伸肩到风罩距离约8mm，表中L、LC等外形尺寸为最大值。

B3、B35轴伸尺寸与第二轴伸尺寸码

中心高	国际标准（IAEC）机座号		D	DA	E	EA	F	FA	G	GB	GD	GF
80	80-19	80-19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S	90S24	90S24F165	24	24	50	50	8	8	20	20	7	7
90L	90L24	90L24F165
100L	100L28	100L28F215	28	28	60	60			24	24
112M	112M28	112M28F215
132S	132S38	132S38F265	38	38	80	80	10	10	33	33	8	8
132M	132M38	132M38F265
160M	160M42	160M42F300	42	42	110	110	12	12	37	37
160L	160L42	160L42F300

YZC系列（80～160L）外形尺寸（B5）

YZC系列抵振动、低噪声三相异步电动机外形尺寸（H80～160mm）

型号	国际标准（IEC）机座号	AC	AD	HB	L	LC	M	N	P	S
YZC80	8019F165	165	150	—	285	332	165	130	200	4×ф12
YZC90S YZC90L	90S24F165 90L24F165	175	155	—	310 335	368 393	165	130	200	4×ф12
YZC100L YZC112M	100L28F215 112M28F215	205 230	180 190	145 160	380 400	445 463	215	180	250	4×ф15
YZC132S YZC132M	132S38F265 132M38F265	270	210	178	475 515	559 597	265	230	300	4×ф15
YZC160M YZC160L	160M42F300 160L42F300	325	255	255	600 645	717 761	300	250	350	4×ф19

注：第二轴伸肩到风罩距离约8mm，表L、LC等外形尺寸为最大值。

YZC系列（80～160L）B5轴伸尺寸与第二轴伸尺寸

中心高	国际标准（IEC）机座号	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19F165	19	19	40	40	6	6	15.5	15.5	6	6
90S 90L	24F165 24F165	24 24	24 24	50	50	8	8	20	20	7	7
100L 112M	28F215 28F215	28 28	28 28	60	60	8	8	24	24	7	7
132S 132M	38F265 38F265	38 38	38 38	80	80	10	10	33	33	8	8
160M 160L	42F300 42F300	42 42	42 42	110	110	12	12	37	37	8	8
