YD系列变极多速三相异步电动机外形尺寸（H80～280mm）

来源：网络作者：网络转载 2019-10-01 阅读：301

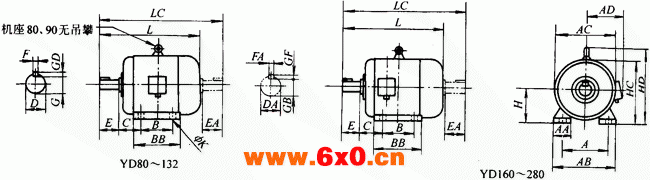

YD系列电动机（B3）外形尺寸图

YD系列变极多速三相异步电动机外形尺寸（H80～280mm）

中心高	A	AA	AB	AC	AD	B	BB	C	H	HC	HD	K	L	LC
80	125	37	165	165	150	100	135	50	80	170	—	10	285	332
90S	140		180	175	155			56	90	190			310	368
90L						125	160						335	393
100L	160	42	205	205	180	140	180	63	100	—	245	12	380	445
112M	190	52	245	230	190		185	70	112		265		400	463
132S	216	63	280	270	210		205	89	132		315		475	559
132M						178	243						515	597
160M	254	73	330	325	255	210	275	108	160		385	15	600	717
160L						254	320						645	761
180M	279		355	360	285	241	315	121	180		430		670	783
180L						279	353						710	821
200L	318		395	400	310	305	378	133	200		475	19	775	881
225S	356	83	435	450	345	286	382	149	225		530		820	934
225M						311	407						845	959
250M	406	88	490	495	385	349	458	168	250		575	24	930	1036
280S	457	93	550	555	410	368	535	190	280		640		1000	1147
280M						419	586						1050	1198

注：第二轴伸肩到风罩距离约8mm，表中L、LC等外形尺寸为最大值。

YD系列电动机（B5）外形尺寸图

YD系列变极多速三相异步电动机外形尺寸（H80～280mm）

中心高	AC	AD	HB	L	LC	M	N	P	S
80	165	150	—	285	332	165	130	200	4×ф12
90S	175	155	—	310	368			200	4×ф12
90L				335	393
100L	205	180	145	380	445	215	180	250	4×ф15
112M	230	190	160	400	463
132S	270	210	178	475	559	265	230	300	4×ф15
132M				515	597
160M	325	255	215	600	717	300	250	350	4×ф19
160L				645	761
180M	360	285	250	670	783	300	250	350	4×ф19
180L				710	821
200L	400	310	280	775	881	350	300	400	4×ф19
225S	450	345	298	820	934	400	350	450	8×ф19
225M				845	959

YD系列（B35）外形尺寸图

YD系列变极多速三相异步电动机外形尺寸（H80～280mm）

中心高	A	AA	AB	AC	AD	B	BB	C	H	HD	K	L	LC	M	N	P	S
80	125	37	165	150	150	100	135	50	80	—	10	285	332	165	130	200	4×ф12
90S	140		180	175	155		135	56	90			310	368
90L						125	160					335	393
100L	160	42	205	205	180	140	180	63	100	245	12	380	445	215	180	250	4×ф15
112M	190	52	245	245	190		185	70	112	265		400	463
132S	216	63	280	280	210		205	89	132	315		475	559	265	230	300
132M						178	243					515	595
160M	254	73	330	330	255	210	275	108	160	385	15	600	717	300	250	350	4×ф19
160L						254	320					645	761
180M	279	73	355	355	285	241	315	121	180	430		670	783
180L						279	353					710	821
200L	318	73	395	395	310	305	378	133	200	475	19	775	881	350	300	400
225s	356	83	435	435	345	286	382	149	225	530		820	934	400	350	450	8×ф12
225M						311	407					845	959
250M	406	88	490	490	385	349	458	168	250	575	24	930	1036	500	450	550
280S	457	93	550	550	410	368	535	190	280	640		1000	1147
280M						419	586					1050	1198

YD系列（V1）外形尺寸图

YD系列变极多速三相异步电动机外形尺寸（H80～280mm）

中心高	AC	AD	L	D	E	F	G	GD	HE	M	N	P	S
180M	360	285	730	48	110	14	42.5	9	500	300	250	350	4×ф19
180L			770
200L	400	310	850	55		16	49	10	550	350	300	400
225S	450	345	910	60	140	18	53	11	610	400	350	450	8×ф19
225M			935
250M	495	385	1035	65			58		650	500	450	550
280S	555	410	1120	75		20	67.5	12	720
280M			1170

YD系列(B3、B5、B35)轴伸尺寸与第二轴伸尺寸表

中心高	D	DA	E	EA	F	FA	G	GB	GD	GF
80	19	19	40	40	6	6	15.5	15.5	6	6
90S 90L	24	24	50	50	8	8	20	20	7	7
100L 112M	28	28	60	60	8	8	24	24	7	7
132S 132M	38	38	80	80	10	10	33	33	8	8
160M 160L	42	42	110	110	12	12	37	37	8	8
180M 180L	48	48	110	110	14	14	42.5	42.5	9	9
200L	55	55	110	110	16	16	49	49	10	10
225S 225M	60		140		18		53		11
250M	65		140		18		58		11
280S 280M	75	60	140	140	20	18	67.5	53	12	11
