一、概述
YD系列（IP44）变极多速三相异步电动机是Y系列三相异步电动机的电气派生系列，是取代JD02、JD03系列的更新换代产品。
该电动机是利用改变定子绕组的联结方法以改变电动机的级数来达到变速的。电动机具有可随负载的不同要求而有级地变化功率和转速的特性，从而可达到与负载的合理匹配，这对简化变速系统和节约能源有很大意义。因此它广泛应用于机床、矿山、冶金、纺织等工业部门的各式万能、组合、专用金属切削机床以及需要变速的各种传达室动机构。
电动机的电压、频率、安装及外形尺寸、绝缘等级、防护等级、冷却方式均与Y系列相同，安装尺寸符合IEC标准要求。
电动机具有体积小、重量轻、性能优良、运行可靠、控制系统简单等特点。与JD02系列变极多速电动机相比，全系列效率提高4.65％，功率因数提高5.3％，堵转转矩提高25.2％，噪声振动有较大降低，并且在功率等级、起动性能与力能指标方面与国际同类变极多速电动机的先进水平相近。
电动机中心高H80～280mm，转速有双速、三速和四速三种，极数比有4/2、6/4、8/4、8/6、12/6、6/4/2、8/4/2、8/6/4和12/8/6/4等九种。
工作条件 额定电压为380V；额定频率为50Hz；海拔高度不超过1000m；周围冷却空气允许温度为-20～+40℃；工作方式为S1（连续）；绝缘等级为B级；防护等级为IP44。

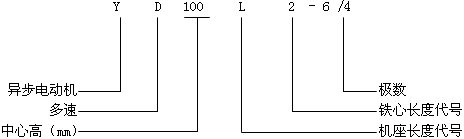

型号含义
一、结构简介
YD系列电动机结构与Y系列（IP44）相同。有三种基本结构型式如下。
B3：机座带底脚，端盖上无凸缘的结构型式；
B5：机座不带底脚，端盖上带大于机座的凸缘的结构型式。
B35：机座带底脚，端盖上带大于机座的凸缘的结构型式。
表1 YD系列（IP44）常用结构型式及适用的机座号范围
型 号 | 基本安装结构 | 派生的安装结构 | ||||||||||
B3 | B5 | B35 | 采用B5型 | 采用B3型 | 采用B35型 | |||||||
V1 | V3 | V5 | V6 | B8 | B6 | B7 | V15 | V36 | ||||
YD80～160 YD180～225 YD250～280 | √ √ √ | √ √ — | √ √ √ | √ — — | √ — — | √ —— | √ —— | √ —— | √ —— | √ —— | √ — — | √ — — |
