一、概述
YR系列（IP44）绕组转子三相异步电动机的功率等级和安装尺寸符合IEC72推荐标准，除和德国DIN42679标准相一致外，又加了H132机座，以满足轻纺、化工等机械对小容量红线转子电动机的需求。
该电动机通过转子外接电阻能在较小起动电流下，获得较高的起动转矩，并能小范围内调速。该系列电动机适用于起动负载大，需要小范围内调速配电容量不足以起动笼型电动机的种机械设备，如卷扬机、榨糖机、像胶机械、造纸机械等。
电动机外壳防护等级为IP44，为全封闭型结构，具有良好的防护性能，可用在尘土飞扬、潮湿及有轻微腐蚀性气体的环境中。
电动机具有效率高、过载能力强、结构可靠、外形美观、维修方便、使用安全等优点，特别是转子参数全国统一，给用户配套互换带来了方便。
电动机的额定电压为380V，额定频率为50Hz，定子△联结。电动机的工作定额为连续（S1）。
使用环境 海拔不超过1000m，周围冷却介质温度不超过40℃。

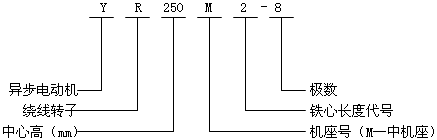

型号含义
二、结构简介
YR系列电动机其转子为绕线型转子，电动机的外壳防护等级为IP44（能防止直径1mm的固体进入电动机内部；能防止任一角度的淋水对电动机进行造成有害的影响）。该系列电动机的冷却方式为自扇冷却ICD141。绝缘等极：定、转子均采用B级，当环境温度为40℃时，定、转子绕组温升限值不大于80K（用电阻法测定）。
电动机的机座、端盖、轴承内、外盖均用铸铁制成，定、转子铁心用优质硅钢片冲压叠成。
电动机定、转子绕组均用QZ-2型聚酯漆包圆铜线，具有较高的机械强度和绝缘强度。
电动机的集电环装置是采用标准刷握及集电环，金属石墨电刷，并用防护罩保护。
电动机的出线盒位于电动机的右侧（从轴伸端看），如用户需要也可置于电动机的左侧，电动机盒中的接线板上有6个出线端，盒内有接地标志。
电动机的起动方法是定子为满压起动，转子绕组为外接变阻器或频敏电阻等起动装置。
电动机为单轴伸。采用专用轴承。
电动机的安装型式有IMB3、IMB35和IMV1三种。
电动机的传动方式为联轴器、正齿轮传动或带轮传动（3kW以下的电动机）。
