Y2系列三相异步电动机产品外形尺寸（H63～355mm）

来源：网络作者：网络转载 2019-10-01 阅读：809

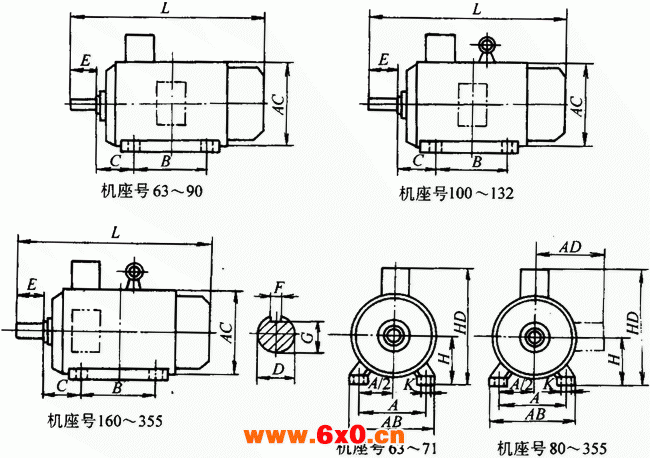

Y2系列外形尺寸图（IMB3）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

机座带底脚，端盖上无凸缘的电动机（IMB3）（单位：mm）

机座号	极数	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
63	2、4	100	80	40	11	23	4	8.5	63	7	135	130	70	180	230
71	2、4、6	112	90	45	14	30	5	11	71	10	150	145	80	195	255
80	2、4、6、8	125	100	50	19	40	6	15.5	80	10	165	175	145	214	295
90S		140	100	56	24	50	8	20	90		180	195	155	250	320
90L			125												345
100L		160	140	63	28	60		24	100	12	205	215	180	270	335
112M		190	140	70					112		230	240	190	300	400
132S		216	140	89	38	80	10	33	132		270	275	210	345	470
132M			178												510
160M		254	210	108	42	110	12	37	160	15	320	330	255	420	615
160L		279	254												670
180M		318	241	121	48		14	42.5	180		355	380	280	455	700
180L		356	279												740
200L			305	133	55		16	49	200	19	395	420	305	505	770
225S	4、8		286	149	60	140	18	53	225		435	470	335	560	815
225M	2	406	311		55	110	16	49							820
	4、6、8				60		18	53							845
250M	2	457	349	168					250	24	490	510	370	615	910
	4、6、8				65			58
280S	2		368	190					280		550	580	410	680	985
	4、6、8				75		20	67.5
280M	2	508	419		65		18	58							1035
	4、6、8				75		20	67.5
315S	2		406	216	65		18	58	315	28	635	645	530	845	1160
	4、6、8、10				80	170	22	71							1270
315M	2		457		65	140	18	58							1190
	4、6、8、10				80	170	22	71							1300
315L	2		508		65	140	18	58							1190
	4、6、8、10				80	170	22	71							1300
355M	2	610	560	254	75	140	20	67.5	355		730	710	655	1010	1500
	4、6、8、10				95	170	25	86							1530
355L	2		630		75	140	20	67.5							1500
	4、6、8、10				95	170	25	86							1530

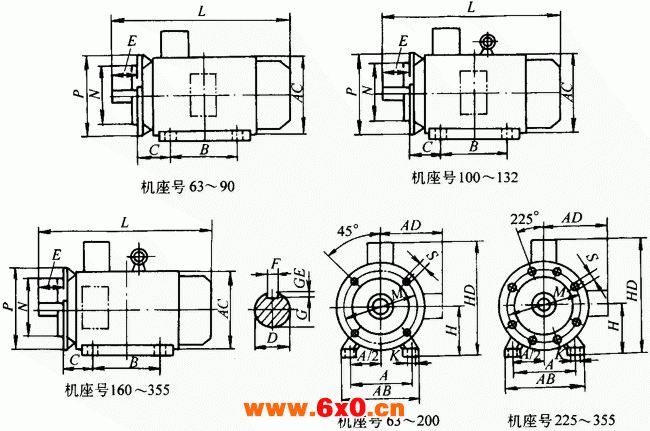

Y2系列外形尺寸图（IMB35）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

机座还底脚，端盖上有凸缘（带通孔）的电动机（IMB35）（单位：mm）

机座号	凸缘号	极数	A	B	C	D	E	F	G	H	K	M	N	P	S	AB	AC	AD	HD	L
63	FF115	2、4	100	80	40	11	23	4	8.5	63	7	115	95	140	10	135	130	70	180	230
71	FF130	2、4、6	112	90	45	14	30	5	11	71	7	130	110	160	10	150	145	80	195	255
80	FF165	2、4、6、8	125	100	50	19	40	6	15.5	80	10	165	130	200	12	165	175	145	214	295
90S			140	100	56	24	50	8	20	90						180	195	155	250	315
90L				125																340
100L	FF215		160	140	63	28	60		24	100	12	215	215	250	15	205	215	180	270	335
112M			190	140	70					112						230	240	190	300	400
132S	FF265		216	140	89	38	80	10	33	132		265	265	300		270	275	210	345	470
132M				178																510
160M	FF300		254	210	108	42	110	12	37	160	15	300	15	350	19	320	330	255	420	615
160L				254																670
180M			279	241	121	48		14	42.5	180						355	380	280	455	700
180L				279																740
200L			318	305	133	55		16	49	200	19	300	19	400		395	420	305	505	770
续
225S	FF400	4、8	356	286	149	60	140	18	53	225	19	400	350	450	19	435	470	335	555	820
225M		2		311		55	110	16	49											815
		4、6、8				60	140	18	53											845
250M	FF500	2	406	349	168					250	24	500	450	550		490	510	370	615	910
		4、6、8				65			58
280S		2	457	368	190					280						550	580	410	680	985
		4、6、8				75		20	67.5
280M		2		419		65		18	58											1035
		4、6、8				75		20	67.5
315S	FF600	2	508	406	216	65		18	58	315	28	600	550	660	24	635	645	530	845	1160
		4、6、8、10				80	170	22	71											1270
315M		2		457		65	140	18	58											1190
		4、6、8、10				80	170	22	71											1300
315L		2		508		65	140	18	58											1190
		4、6、8、10				80	170	22	71											1300
355M	FF740	2	254	560	254	75	140	20	67.5	355		740	680	800		730	710	650	1010	1500
		4、6、8、10				95	170	25	86											1530
355L		2		630		75	140	20	37.5											1500
		4、6、8、10				95	170	25	86											1330

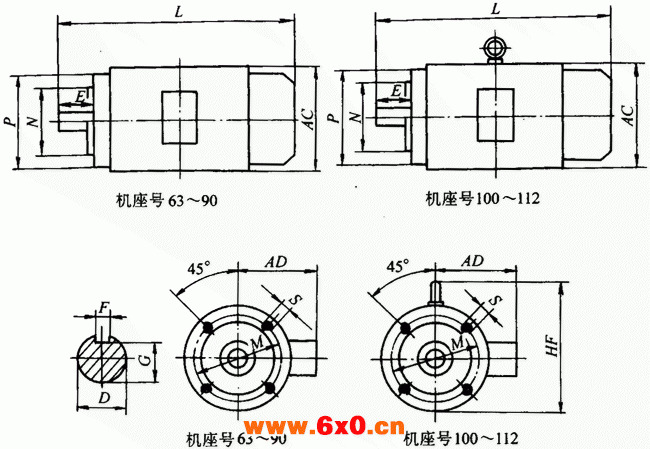

Y2系列外形尺寸图（B5）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

机座不带底脚，端盖上有凸缘（带通孔）的电动机（IMB5）（单位：mm）

机座号	凸缘号	极数	D	E	F	G	M	N	P	S	AC	AD	HF	L
63	FF115	2、4	11	23	4	8.5	115	95	140	10	130	70	130	230
71	FF130	2、4、6	14	30	5	11	130	110	160	10	145	80	145	255
80	FF165	2、4、6、8	19	40	6	15.5	165	130	200	12	175	145	185	295
90S			24	50	8	20					195	155	195	315
90L														340
100L	FF215		28	60		24	215	180	250	15	215	180	245	385
112M											240	190	265	400
132S	FF265		38	80	10	33	265	230	300		275	210	315	470
132M														510
160M	FF300		42	110	12	37	300	250	350	19	330	255	385	615
160L														670
180M			48		14	42.5					380	280	430	700
180L														740
200L	FF350		55		16	49	350	300	400		420	305	480	770
225S	FF400	4、8	60	140	18	53	400	350	450		470	335	535	820
225M		2	55	110	16	49								815
		4、6、8	60	140	18	53								845
250M	FF500	2					500	450	550		510	370	595	910
		4、6、8	65			58
280S		2									580	410	650	985
		4、6、8	75		20	67.5
280M		2	65		18	58								1035
		4、6、8	75		20	67.5

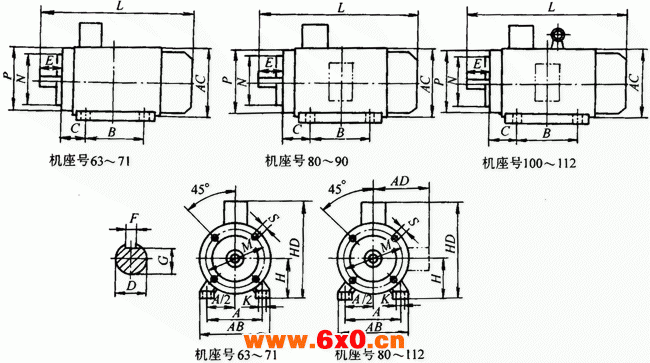

Y2系列外形尺寸图（IMB34）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

机座带底脚，端盖上有凸缘（带螺孔）的电动机（IMV34）（单位：mm）

机座号	凸缘号	极数	A	B	C	D	E	F	G	H	K	M	N	P	S	AB	AC	AD	HD	L
63	FT75	2、4	110	80	40	11	23	4	8.5	63	7	75	60	90	M5	135	130	70	180	230
71	FT85	2、4、6	112	90	45	14	30	5	11	71	7	85	70	105	M6	150	145	80	195	255
80	FT100	2、4、6、8	125	100	50	19	40	6	15.5	80	10	100	80	120	M6	165	175	145	214	295
90S	FT115		140	100	56	24	56	8	20	90		115	95	140	M8	180	195	155	250	315
90L	FT115		140	125	56	24	56		20	90		115	95	140		180	195	155	250	340
100L	FT130		160	140	60	28	60		24	100	12	130	110	160		205	215	180	270	385
112M	FT130		190	140	60	28	60		24	112	12	130	110	160		230	240	190	300	400

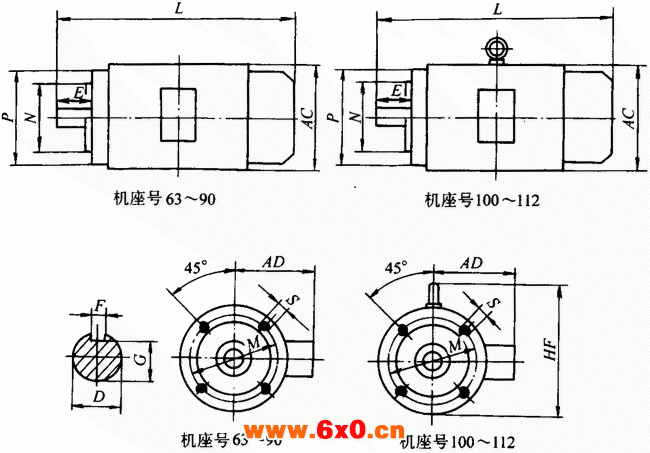

Y2系列外形尺寸图（IMB14）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

机座不带底脚，端盖上有凸缘（带螺孔）的电动机（IMB14）（单位：mm）

机座号	凸缘号	极数	D	E	F	G	M	N	P	S	AC	AD	HF	L
63	FT75	2、4	11	23	4	8.5	75	60	90	M5	130	70	130	230
71	FT85	2、4、6	14	30	5	11	85	70	105	M6	145	80	145	255
80	FT100	2、4、6、8	19	40	6	15.5	100	80	120	M6	175	145	185	295
90S	FT115		24	50	8	20	115	95	140	M8	195	155	195	315
90L	FT115		24	50		20	115	95	140		195	155	195	340
100L	FT130		28	60		24	130	110	160		215	180	245	385
112M	FT130		28	60		24	130	110	160		240	190	265	400

Y2系列外形尺寸图（IMV1）

Y2系列三相异步电动机产品外形尺寸（H63～355mm）

立式安装，机座不带底脚，端盖上有凸缘（带通孔），轴伸向下的电动机（IMV1）（单位：mm）

机座号	凸缘号	极数	D	E	F	G	M	N	P	S	AC	AD	HF	L
180M	FF300	2、4、6、8	48	110	14	42.5	300	250	350	19	380	280	500	760
180L														800
200L	FF350		55		16	49	350	300	400		420	305	550	840
225S	FF400	4、8	60	140	18	53	400	350	450		470	335	610	905
225M		2	55	110	16	49								910
		4、6、8	60	140	18	53								935
250M	FF500	2					500	450	550		510	370	650	1015
		4、6、8	65			58
280S		2									580	410	720	1110
		4、6、8	75		20	67.5
280M		2	65		18	58								1150
		4、6、8	75		20	67.5
315S	FF600	2	65		18	58	600	550	660	24	645	530	900	1280
		4、5、8、10	80	170	22	71								1510
315M		2	65	140	18	58								1310
		4、5、8、10	80	170	22	71								1430
315L		2	65	140	18	58								1310
		4、5、8、10	80	170	22	71								1430
355M	FF740	2	75	140	20	67.5	740	680	800		710	655	1010	1640
		4、5、8、10	95	170	25	86								1670
355L		2	75	140	20	67.5								1640
		4、5、8、10	95	170	25	86								1670
