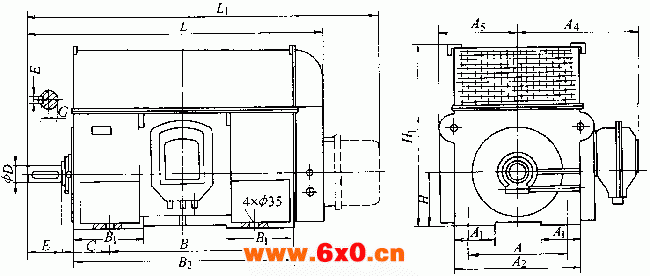

Y（YR）400~450（IP23）外形尺寸
机座号 | A | A1 | A2 | A3 | A4 | B | B1 | B2 | C | D | E | F | G | H | H1 | L | L1 |
400～2 | 710 | 275 | 900 | 560 | 720 | 1000 | 500 | 1510 | 335 | 75 | 140 | 20 | 67.5 | 400 | 1200 | 1790 | — |
400-4～12 | 110 | 210 | 28 | 100 | 1860 | 2420 | |||||||||||
450～12 | 800 | 305 | 1000 | 620 | 780 | 1120 | 575 | 1660 | 355 | 130 | 250 | 32 | 119 | 450 | 1350 | 2075 | 2640 |

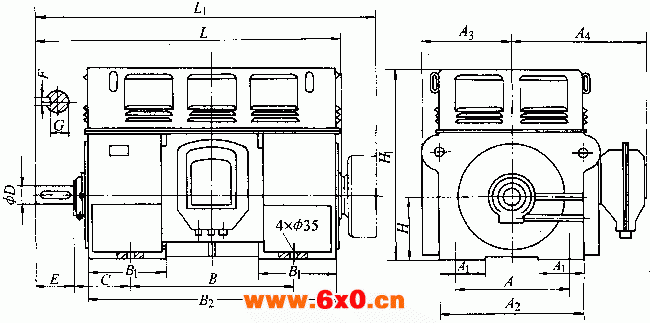

Y（YR）400~450（IP44）外形尺寸图
机座号 | H1 | L | L1 |
400～2 | 1445 | 1955 | — |
400-4～12 | 2025 | 2585 | |
450～12 | 1625 | 2235 | 2795 |
注：其余尺寸同表。
