YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）

来源：网络作者：网络转载 2019-10-01 阅读：1129

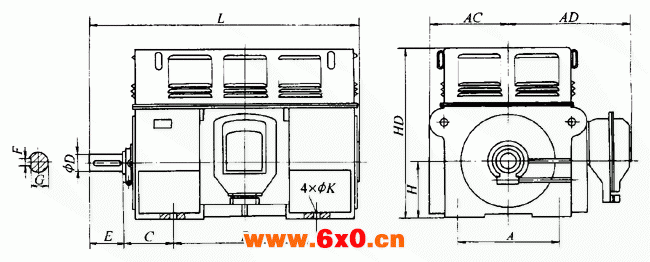

YFQF系列IPW23电动机外形及安装尺寸

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）

（单位：mm）

型号	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YFQF400-4、6	710	1000	335	110	210	28	100	400	35	560	835	1200	1860
YFQF450-4	800	1120	355	120	210	32	109	450	35	620	895	1350	2035
YFQF450-6、8	800	1120	355	130	250	32	119	450	35	620	895	1350	2075
YFQF500-4	900	1250	475	130	250	32	119	500	42	690	965	1500	2220
YFQF500-6、8	900	1250	475	140	250	36	128	500	42	690	965	1500	2220
YFQF560-4	1000	1400	500	150	250	36	138	560	42	750	1050	1800	2900
YFQF560-6、8	1000	1400	500	160	300	40	147	560	42	750	1050	1800	2900
YFQF630-4	1120	1600	530	170	300	40	157	630	48	830	1165	2000	3100
YFQF630-6、8	1120	1600	530	180	300	45	165	630	48	830	1165	2000	3100
YF630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	2960
YF630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	3100
YF710-10/12	1400	1800	530	200	350	45	185	710	56	1300	1320	2200	3000

注：表中YF630-8/10、710-10/12外形图与YFQF系列相同，因此放在一起编写，YF系列，防护等级为IP23。

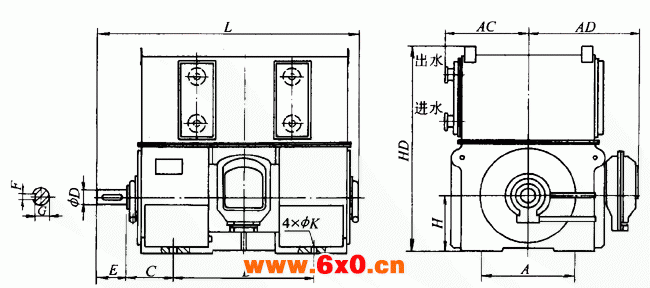

YFSK系列（IP44）电动机外形及安装尺寸

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）

（单位：mm）

型号	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YFSK400-4、6	710	1000	335	110	210	28	100	400	35	580	835	1495	1860
YFSK450-4	800	1120	355	120	210	32	109	450	35	630	895	1595	2035
YFSK450-6、8	800	1120	355	130	250	32	119	450	35	630	895	1595	2075
YFSK500-4	900	1250	475	130	250	32	119	500	42	690	965	1795	2220
YFSK500-6、8	900	1250	475	140	250	36	128	500	42	690	965	1795	2220
YFSK560-4	1000	1400	500	150	250	36	138	560	42	765	1050	2550	2900
YFSK560-6、8	1000	1400	500	160	300	40	147	560	42	765	1050	2550	2900
YFSK630-4	1120	1600	530	170	300	40	157	630	48	830	1165	2850	3100
YFSK630-6/8	1120	1600	530	180	300	45	165	630	48	830	1165	2850	3100
YFSK630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	2960
YFSK630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	3100
YFSK710-10/12	1400	1800	530	200	350	45	185	710	56	1300	1320	2200	3000

注：表中YFKS630-8/10、710-10/12外形图与YFKS单速电动机相同，因此放在一起编写，YFKS630-8/10、710-10/12防护等级为IP44（水冷）。

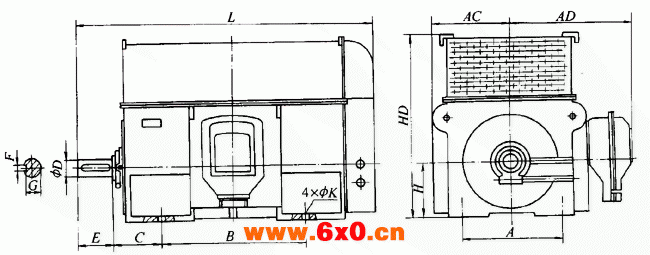

YFKK系列（IP44、IP54（空冷）电动机外形及安装尺寸

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）

型号	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YFKK400-4	710	1000	335	110	210	28	100	400	35	560	835	1260	2030
YFKK450-4	800	1120	355	120	210	32	109	450	35	620	895	1430	2200
YFKK450-6	800	1120	355	130	250	32	119	450	35	620	895	1430	2240
YFKK500-4	900	1250	475	130	250	32	119	500	42	690	965	1600	2430
YFKK500-6、8	900	1250	475	140	250	36	128	500	42	690	965	1600	2430
YFKK560-4	1000	1400	500	150	250	36	138	560	42	765	1050	2400	3300
YFKK560-6、8	1000	1400	500	160	300	40	147	560	42	765	1050	2400	3300
YFKK630-4	1120	1600	530	170	300	40	157	630	48	830	1165	2700	3600
YFKK630-6、8	1120	1600	530	180	300	45	165	630	48	830	1165	2700	3600
YFKK710-6	1250	1800	400	180	300	45	165	710	8-φ42	900	1220	2675	3060
YFKK450-4/6	800	1120	355	130	250	32	119	450	35	620	955	1700	2235
YFKK500-6/8	900	1250	475	140	250	36	128	500	42	660	1015	1960	2430
YFKK630-6/8、8/10	1180	1600	475	140	250	—	—	630	8-φ42	850	1200	2445	3000
YFKK710-8/10	1320	1800	500	180	300	—	—	710	8-φ42	950	1380	2160	3330

注：YFKK450-4/6、500-6/8、630-6/8和710-8/10与单速YFKK系列外形相同。
