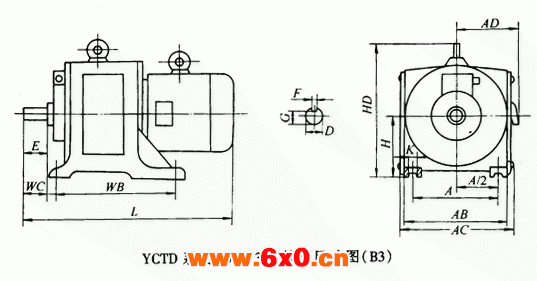

YCTD系列100~315外形尺寸图(B3)
型号 | A | WB | WC | D | E | F | G | H | K | AB | AC | AD | HD | L |
YCTD100 | 160 | 203 | 40 | 19 | 40 | 6 | 15.5 | 100 | Ф12 | 210 | 225 | 150 | 260 | 530 |
YCTD112 | 190 | 228 | 45 | 24 | 50 | 8 | 20 | 112 | Ф12 | 250 | 275 | 165 | 285 | 660 |
YCTD132 | 216 | 267 | 45 | 28 | 60 | 8 | 24 | 132 | Ф15 | 310 | 330 | 195 | 365 | 730 |
YCTD160 | 279 | 305 | 70 | 38 | 80 | 10 | 33 | 160 | Ф19 | 380 | 400 | 235 | 435 | 900 |
YCTD180 | 318 | 368 | 70 | 42 | 110 | 12 | 37 | 180 | Ф19 | 430 | 450 | 270 | 490 | 1080 |
YCTD200 | 356 | 457 | 89 | 48 | 110 | 14 | 42.5 | 200 | Ф24 | 500 | 520 | 295 | 540 | 1190 |
YCTD225 | 406 | 500 | 89 | 55 | 110 | 16 | 49 | 225 | Ф24 | 530 | 550 | 320 | 580 | 1290 |
YCTD250 | 406 | 457 | 89 | 60 | 140 | 18 | 53 | 250 | Ф28 | 530 | 550 | 350 | 600 | 1400 |
YCTD280 | 457 | 508 | 89 | 65 | 140 | 18 | 58 | 280 | Ф28 | 580 | 610 | 390 | 665 | 1520 |
YCTD315 | 508 | 560 | 89 | 75 | 140 | 20 | 67.5 | 315 | Ф28 | 650 | 690 | 420 | 700 | 1670 |
