YQF、YRQF、系列（H355～500mm）外形尺寸
（单位：mm）
中心高 H | 极数 | YQF系列 | YRQF系列 | ||||
长 | 宽 | 高 | 长 | 宽 | 高 | ||
355 | 4 4～6 | 2000 （2000） | 1450 （1600） | 1605 （1650） | 2150 （2200） | 1450 （1600） | 1605 （1650） |
2000 （2000） | 1450 （1600） | 1605 （1650） | |||||
400 | 4～8 | 2150 （2200） | 1500 （1700） | 1805 （1850） | 2265 （2400） | 1500 （1700） | 1805 （1850） |
450 | 4～12 | 2350 （2400） | 1640 （1800） | 2025 （2100） | 2570 （2600） | 1640 （1800） | 2025 （2100） |
500 | 4～12 | 2600 （2700） | 1980 （2000） | 2245 （2250） | 2920 （2950） | 1980 （2000） | 2245 （2250） |
注：1、该表数据由上海电机厂有限公司提供。
2、表中带括号的数据为江西电机股份有限公司数据

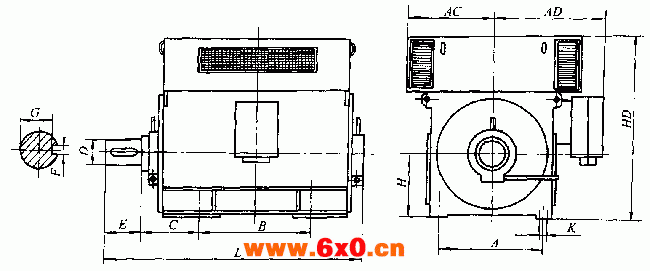

YQF系列外形及安装尺寸图IPW24(H560～630mm)
(单位：mm)
极数 | H | A | B | C | D | E | F | G | K | AC | AD | HD | L |
4 | 560 | 1000 | 1400 | 500 | 150 | 250 | 36 | 138 | 42 | 1100 | 1250 | 2550 | 2900 |
6～12 | 560 | 1000 | 1400 | 500 | 160 | 300 | 40 | 147 | 42 | 1100 | 1250 | 2550 | 2900 |
4 | 630 | 1120 | 1600 | 530 | 170 | 300 | 40 | 157 | 48 | 1250 | 1300 | 2850 | 3100 |
6～12 | 630 | 1120 | 1600 | 530 | 180 | 250 | 45 | 165 | 48 | 1250 | 1300 | 2850 | 3100 |
注：当采用滑动轴承时，C的极限偏差不包括轴向窜动量。

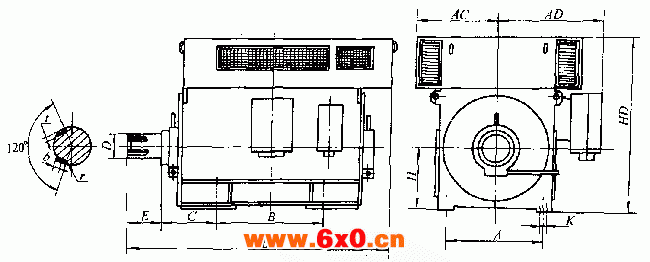

YRQF系列外形及安装尺寸图IPW24(H560～630mm)
（单位：mm）
极数 | H | A | B | C | D | E | t | b | r | K | AC | AD | HD | L | |
min | max | ||||||||||||||
4 | 560 | 1000 | 1600 | 500 | 150 | 250 | 11.4 | 39.7 | 0.7 | 1.0 | 42 | 1100 | 1250 | 2550 | 3200 |
6～12 | 560 | 1000 | 1600 | 500 | 160 | 300 | 12.4 | 42.8 | 0.7 | 1.0 | 42 | 1100 | 1250 | 2550 | 3200 |
4 | 630 | 1120 | 1800 | 530 | 170 | 300 | 12.4 | 44.2 | 0.7 | 1.0 | 48 | 1250 | 1300 | 2850 | 3460 |
6～12 | 630 | 1120 | 1800 | 530 | 180 | 300 | 12.4 | 45.6 | 0.7 | 1.0 | 48 | 1250 | 1300 | 2850 | 3460 |
注：当采用滑动轴承时，C的极限偏差不包括轴向窜动量。
