一、概述
YVP系列变频调速电动机采用特殊设计,是专门为变频器电源供电的交流调速电动机。该电动机与变频器装置组成机电一体化系统,可在较宽的范围内恒转矩运行及恒功率运行。

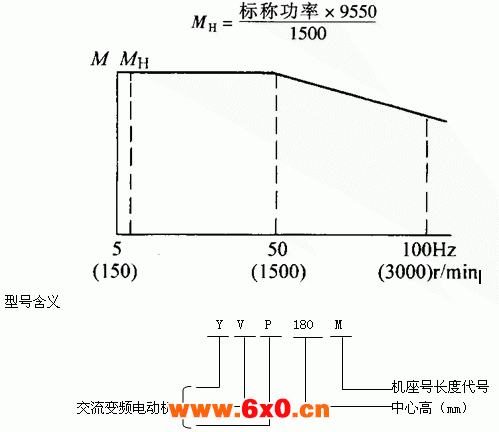

使用条件 标称功率为0.55~315kW;额定工作电压为380V或220V;基本极数为4极;防护等级为IP44;冷却方式为ICO6;工作方式为S1;调速比为1:20;调速特性曲线(见图1)。
图中,5~50Hz为恒转矩运行区;50~100Hz为恒功率运行区;MH为额定转矩(N·m),可以用下式计算
二、结构型式
YVP系列电动机采用笼型结构,与变频器配套使用。
电动机的安装型式为B3、B5和B35三种基本结构型式。
