一、概述
YG系列（H112～225）辊道用三相异步电动机是在JG2系列的基础上设计而成的新一代高可靠性辊道电动机。
该电动机具有体积小、重量轻、性能好、使用可靠、维修方便等优点。该系列电动机能够在频繁起动、制动、正反转、反接制动等冲击生载荷和高温、多灰尘环境的恶劣条件下连续或断续工作，具有较高的过载能力，为钢厂工作辊道和运输的专用电动机，也可应用于其他机械设备上。
电动机按用途可分为YGa、YGb两种型式。YGa型电动机具有堵转转矩大、动态常数高、机械特性软的特点，能够频繁起动、制动和反转运行，适用于单独拖动冶金工业的工作辊道辊子。YGb型电动机具有功率大、效率高、机械特性硬的特点，通常只有单向运转，适用于单独拖动冶金工业的传送辊道辊子。
电动机额定电压380V，额定频率50Hz，电动机采用Y形联结，可以满压起动。在保持电压与频率成正比变化的条件下，YGa型电动允许在40～70Hz频率范围内使用（但堵转转矩和动态常数随频率的变化而变化）；YGb型电动机可在10～70Hz频率范围内作恒转矩调速运行。
YGa型电动机主要用于断续工作制，负载持续率以Fc表示：分别为15％、25％、40％、60％四种，其中40％为基准定额。
YGb型电动机主要用于连续工作制（S1）。

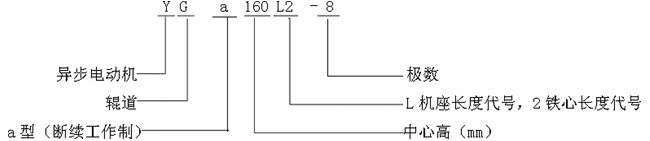

型号含义
二、结构简介
YG系列电动机采用全封闭结构型式，外壳防护等级为IP54，机壳表面有环形散热筋，冷却方式为IC0041。
YGa型采用H级绝缘，YGb型采用下级绝缘（112～200mm）、H级绝缘（225mm）。
电动机增加了轴承润滑脂再补给装置，采用耐高温润滑剂，加强了机械强度。
电动机的安装型式有IMB3、IMB5和IMB35三种。
电机的接线盒位于机座左侧，从轴伸端看，如用户有特殊要求，要订货时说明，另行商议。
