YB系列隔爆型三相异步电动机概述及结构简介



       一、概述

YB系列隔爆型三相异步电动机为全封闭自扇冷笼型隔爆异步电动机，符合ZBK25002—1989标准。

该电动机具有高效、节能、裕度大及寿命长、性能好、噪声低、振动小、可靠性能高等特点。

电动机的功率等级和安装尺寸符合IEC72和DIN42673标准。该系列电动机防爆性能符合GB3836—1《爆炸性环境用防爆电器设备 通用要求》和GB3836—2《爆炸性环境用防爆电器设备 隔爆型电器设备“b”》的规定，也符合IEC79—1、BS5501、EN50014～50020和VDE0170/0171的规定。适用于有爆炸性气体混合物存在的场所，制成隔爆型。防爆标制为Exd I、ExdⅡAT4。标志为Exd I电动机适合用于有甲烷或煤矿爆炸危险混合物存在的矿井中固定设备上。标志为ExdⅡAT4、ExdⅡBT4的电动机，适合用于含有爆炸性气体级别为ⅡA、ⅡB、温度组别为T1～T4的爆炸性混合性的场所，作一般传动之用。

电动机可制成YB-TH湿热带型或YB-W户外型电机。

1.YB系列电动机采用的隔爆标准

GB3836.1-1983《爆炸性用防爆电器设备通用要求》；

CB3836.2-1983《爆炸性环境用防爆电气设备隔爆型电气设备“d”》；

IEC79—1（1971）《电气设备隔爆外壳结构和试验》。

2.安装尺寸和功率等级

IEC72（1971）《旋转电机 安装尺寸和功率等级 机座号56～400，凸缘号F55～1080》；

DIN42673《笼型转子、表面冷却、带滚珠轴承的三相异步电动机标准尺寸和机座号与功率对应关系》。

外壳防护：

GB4942.1《电机外壳防护分级》；

IEC34—5《旋转电机 外壳防护等级》；

DIN40050《电器设备的接触防护》。

电机冷却：

GB1993—1980《电机冷却方法》；

BS4999《旋转电机的一般要求》；

IEC34—6《旋转电机 冷却方法》。

3.YB系列电动机的工作条件

环境空气温度：随季节而变化，但不超过40℃；

海拔：不超过1000m；

频率：50H_Z

电压：220V、380V、660V、220V/380V、380V/660V；

工作方式：连续（S1）；

起动方式：满压直接起动。H132及以上机座号选用6个接线端子及2个出现出的接线盒时，也可用Y—△起动器或电抗器起动；

传动方式：可采用弹性联轴器或正齿轮传动；

电动机绝缘和温升：绝缘等级F级，但温升按B级考核，限值为80K（电阻法），轴承允许温度不超过95℃（温度计法）；

电动机的防护等级：主体外壳防护等级为IP44，也可制成IP54，接线盒为IP54；冷却方法：IC0141。

4.YB系列电动机适合用于长期或暂时有爆炸性混合物存在的场所类别

Ⅰ类：dⅠ，适用于有甲烷或煤尘爆炸危险性混合物存在的煤矿井下非采掘工作面用电气设备；

Ⅱ类：适用于工厂用电设备；

dⅡAT4适用于ⅡA、ⅡB级，T1、T2、T3、T4组爆炸危险性混合物存在的场所；对于dⅡCT4防爆等级的电动机也可按协议供货。

5.YB系列电动机出线盒根据进线方式分橡套电缆和钢布线两种，按不同的起动要求分别制成一个或两个进线口，共11种类型，其代号含义如表1所示，T07、T11分别是T04、T08的派生型式，各增加三个铜铝接头。

表1

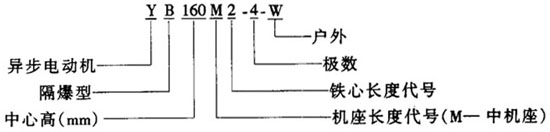

型号含义

        二、结构简介

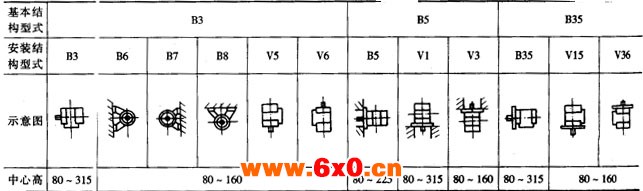

1.YB系列电动机的安装结构及适用范围，见表2。

B3：机座带底脚，端盖无凸缘。

B5：机做不带底脚，端盖有凸缘。

B35：机座带底脚，端盖带凸缘。

V1：机座不带底脚，端盖有凸缘，立式安装。

表2

2.电机各部分结构特点

外壳：机座（H80～280）、端盖、轴承盖均用高强度灰铸铁制成，具有足够的机械强度。

机座外表面铸有轴向散热片，有利于通风散热。此外，H315机座为钢板焊接结构。

定子：绕组经浸烘处理，具有良好的电气、机械、防潮和热稳定的性能。

转子：转轴采用优质钢制成，转子经校动平衡，运转平稳。

接线盒：外壳防护等级为IP54，位于电动机的顶部，可以左右进线盒，内有较大空腔，便于接线。进线方式分像电缆和钢管布线两种，按不同起动要求，分别制成一个进线口，可适用于电动机直接起动；双进线口可适用于Y—△起动。接线盒空腔与机座主空腔之间采用螺纹隔爆结构。接线盒座与接线斗之间配备了一个连通节，密封用橡胶垫安置在里面，用户检修时，不必拆下橡胶垫，并确保电机的隔爆性能。另外，改变连通节的安装方法，可使接线斗成下垂或水平方向。根据用户需要，接线盒可以设计三个接线柱和六个接线柱。盒内配有接地端子，安全可靠。

风扇：铸铝合金制成，风扇与轴用键配合。

风罩：采用小方孔钢板结构，外形美观只需卸去连通节，因而保护橡胶，刚性好，防护等级为IP20。

轴承：采用电机专用轴承，机座号132及以下，轴伸端为全封闭轴承，轴承牌号详见表7。
