结构简介
Y系列（IP44）电动机定子铁心嵌完绕组后经浸漆外理成为一个完整的整体，从而保证了绕组及绝缘具有良好的机械性能、电气特性及热稳定性。
电动机的转子采用冷压或热套工艺，将铸铝转子固定在轴上，经校验动平衡而保证电动机振动低到规定的限值内。
电动机接线盒内有较大的空腔，便于接线，出线口有锁紧装置，能适应多种电源线的安装，并可根据需要， 在与电动机轴线平行或垂直四个方向任意出线。
电动机的风扇采用键配合，运行可靠，风罩由薄钢板拉伸后冲孔制成，电动机的风罩外形美观，刚性好，能满足外壳防护等级（IP44）的要求。
电动机H160mm中心高以下采用全封闭轴承。Y（IP44）H80～132mm中心高电动机的轴伸端轴承室内放有一个波形的弹簧片，以减少轴承的摩擦损耗，轴向窜动及对轴承施加轴向预压力，从而提高轴承寿命，减少电动运行中的振动和噪声。电动机的非轴伸端采用轴承内盖，夹紧轴承，以使波形弹簧片不致于因为立式安装及起动时所引起的轴向压力而损坏。
Y系列（IP44）电动机有三种基本安装型式如下。
B3：机座带底脚，端盖上无凸缘的结构型式；
B5：机座不带底脚，端盖上带大于机座的凸缘结构型式；
B35：机座带底脚，端盖上带大于机座的凸缘结型式。

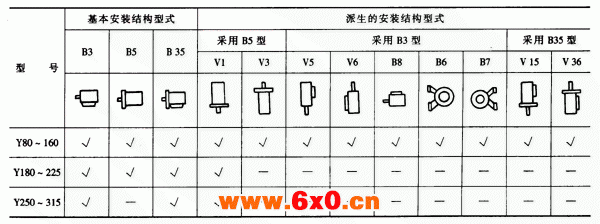

常用的安装结构型式以及适用的机座号，见表1。
型号含义
