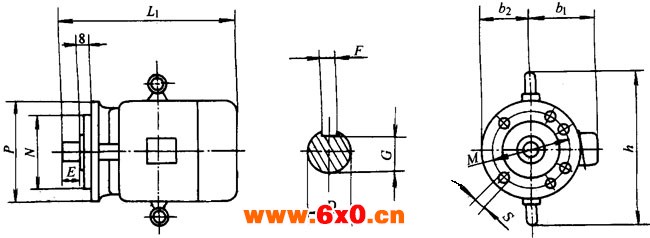

JQLX系列轮胎硫化机用异步电动机外形及安装尺寸
机座号 | D | E | F | G | M | N | P | S | 凸缘中孔数n | b1 | b2 | h | L1 |
21-6 | 32 | 50 | 10 | 26.8 | 265 | 230 | 300 | 15 | 4 | 210 | 140 | 310 | 512 |
22-6 | 550 | ||||||||||||
23-6 | 550 | ||||||||||||
31-6 | 42 | 40 | 12 | 36.8 | 300 | 250 | 19 | 4 | 330 | 180 | 480 | 480 | 635 |
32-6 | 675 | ||||||||||||
41-8 | 48 | 60 | 14 | 42.2 | 400 | 350 | 450 | 19 | 8 | 335 | 230 | 560 | 735 |
42-8 | 760 |
