NFG型逆止机主要尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：902

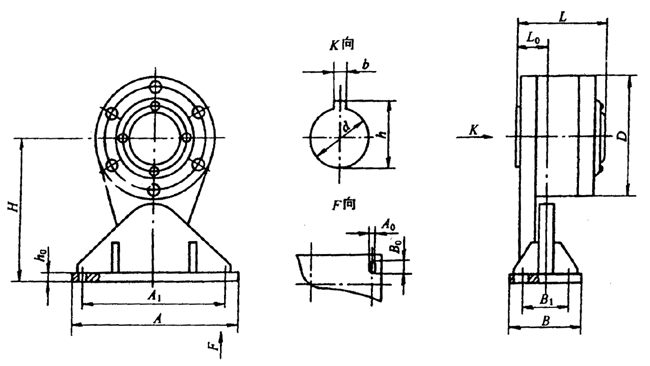

    NFG型逆止器主要尺寸见下图和下表。

NFG型逆止器主要尺寸

NFG型逆止器主要尺寸            /mm
规格
dmin
d­max
Smin
Smax
D
L
L0
H
H0
A
A1
A0
B
B1
B0
NFG10
32
50
110
145
190
162
36
215
12
200
160
14
95
60
20
NFG16
45
60
110
150
208
167
38
225
12
200
160
14
95
60
20
NFG25
50
70
115
155
230
172
43
250
16
250
200
18
120
75
25
NFG40
60
80
120
166
245
183
48
265
16
250
200
18
120
75
25
NFG63
70
90
125
180
260
196
56
330
20
380
330
22
160
100
34
NFG80
80
100
130
185
275
200
56
345
20
380
330
22
160
100
34
NFG100
90
110
140
220
295
238
68
375
22
400
350
22
170
110
34
NFG125
100
130
160
250
330
262
76
400
22
400
350
22
170
110
34
NFG160
110
140
165
260
360
273
84
435
25
450
380
26
180
125
36
NFG200
120
150
175
260
405
275
87
465
25
450
380
26
180
125
36
NFG250
130
160
180
270
440
285
92
500
25
450
380
26
180
125
36
    注：表中“Smin”和“Smax”分别为安装逆止器的轴伸所需的最小和最大长度。
