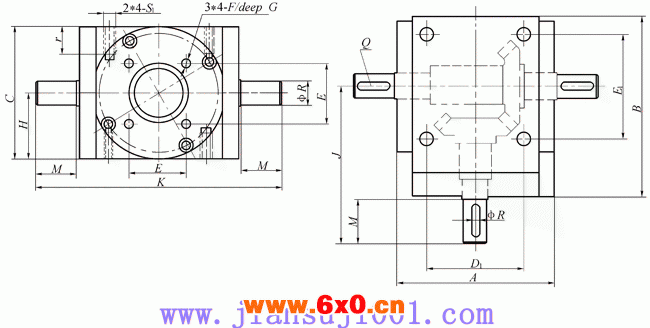

伞齿轮箱(MGB)
型号 | CS2.5 -MGB | CS5 -MGB | CS10 -MGB | CS25 -MGB | CS50 -MGB |
Ratio | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
A | 70 | 98 | 98 | 121 | 121 |
B | 72 | 104 | 104 | 134.5 | 134.5 |
C | 50 | 62 | 75 | 82 | 117 |
D1±0.2 | 38 | 60 | 60 | 78 | 78 |
E | 24 | 32.5 | 35 | 44 | 55 |
E1±0.2 | 38 | 60 | 60 | 78 | 78 |
F | M6 | M8 | M8 | M8 | M10 |
G | 10 | 12 | 12 | 12 | 15 |
H | 25 | 31 | 37.5 | 41 | 58.5 |
J | 66 | 86 | 91 | 119 | 129 |
K | 110 | 142 | 152 | 185 | 205 |
M | 19 | 21 | 26 | 30 | 40 |
Q | 3*3*14 | 3*3*18 | 5*5*20 | 5*5*36 | 6*6*36 |
ΦRj6 | 9 | 10 | 14 | 16 | 20 |
S1 | M6 | M6 | M8 | M8 | M10 |
T | 13 | 13 | 15 | 15 | 16 |
注:如需要其他规格可根据用户实际需要定制。
