CS型蜗轮丝杠升降机丝杠长度与极限负荷关系图表

丝杠长度与极限负荷关系图表

升降机要素之一的丝杠承受压力时，梯形丝杠和滚珠丝杠的许用弯曲力可以用如下弯曲图表校验。

F_all=F_K·f_K/S_K

F_all：作用于丝杠上的最大许用压载荷，单位KN；

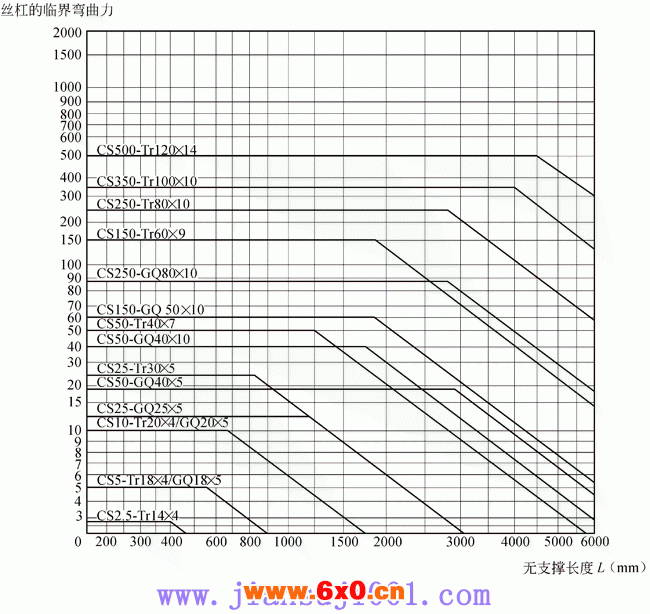

F_K：丝杠的临界弯曲力，根据无支撑长度L，按下表确定；

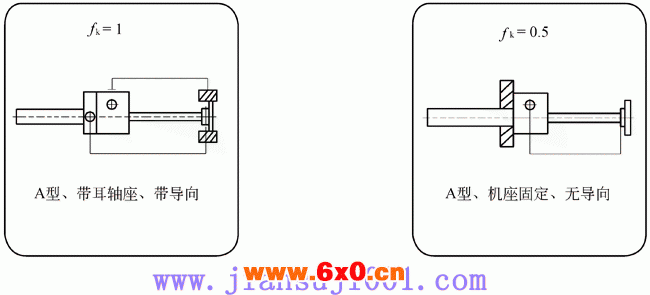

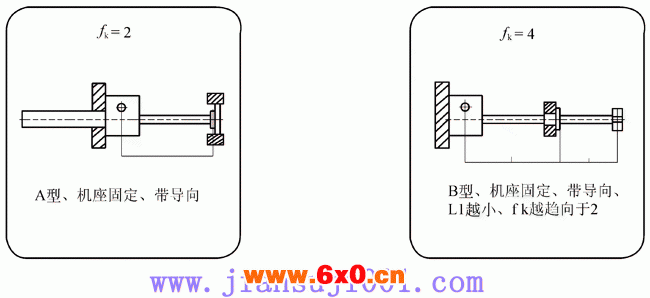

f_K：根据丝杠轴承类型和支撑方式给定的修正参数，按下图确定；

S_K：安全系数，根据具体情况定，一般在2-6之间选择。

上表中“Tr”为梯形丝杠，“GQ”为滚珠丝杠。

B 型结构升降机的丝杠转速与长度关系

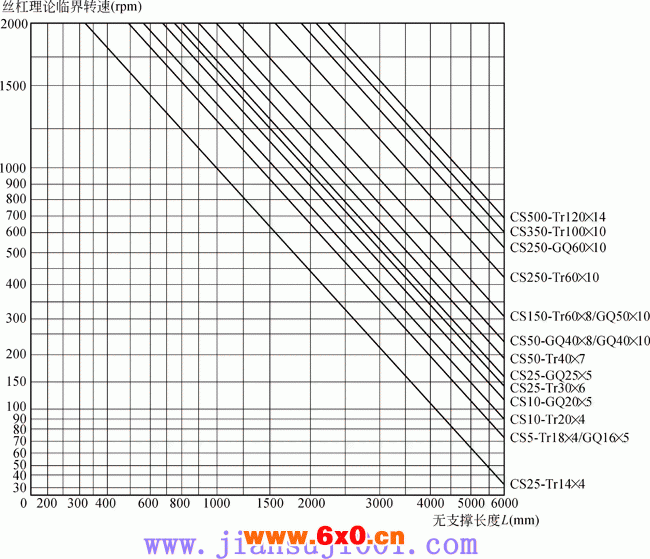

对于B型结构的升降机，在丝杠很细长时，就需要计算丝杠的最大许用转速，如需要的转速高于计算值，则需要选择更大规格的丝杠，同时验算升降机的扭矩、负载和功率。

n_all=0.8·n_kb·f_kb

n_all：丝杠的最大许用转速，单位rmp；

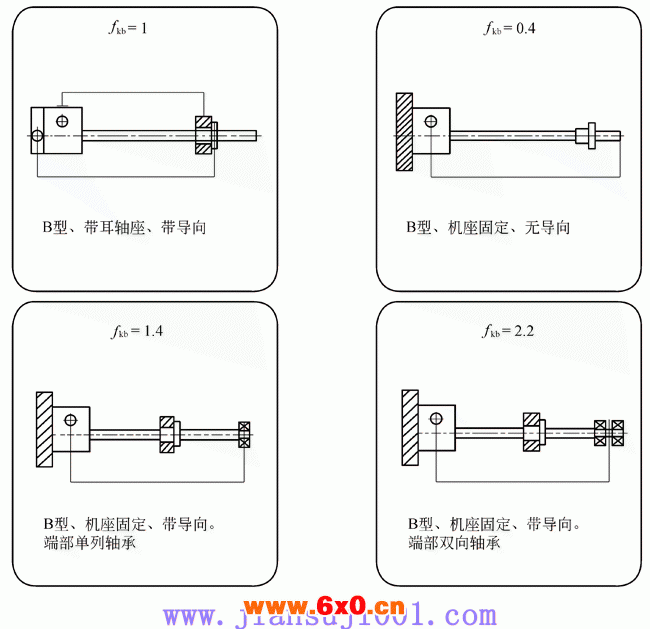

f_all：根据丝杠的支撑方式和共振源确定的修正参数，按下图确定；

上表中“Tr”为梯形丝杠，“GQ”为滚珠丝杠。

验算时，丝杠转速=输入转速/i，其中i为升降机速比。

滚珠丝杠规格

A型结构标准的滚珠丝杠规格和承载能力如下表，其他螺距及其承载能力的数据根据需要提供。如需其他螺距和承载能力的滚珠丝杠可以选用B型结构。
