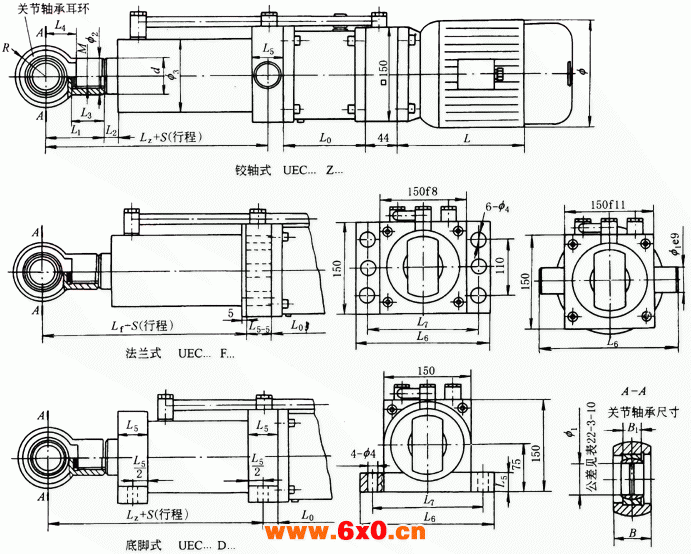

UEC系列直列式电动液压缸外形尺寸
/mm
缸径 | 杆径d | M | φ2 | R | B | B1 | φ1 | φ3 | φ4 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | LZ | Lf | L0≥150 | |
尺寸 | 轴承公差 | |||||||||||||||||||
40 | 20 | M14×1.5 | 25 | 25 | 16 | 20 | 0 -0.01 | 58 | 13 | 50 | 16 | 25 | 30 | 25 | 200 | 175 | 220 | 212 | 0.04S | |
22 | M16×1.5 | 28 | 0.05S | |||||||||||||||||
28 | M22×1.5 | 35 | 0.08S | |||||||||||||||||
50 | 25 | M20×1.5 | 28 | 35 | 22 | 30 | 70 | 13 | 60 | 18 | 30 | 40 | 30 | 200 | 175 | 233 | 223 | 0.06S | ||
28 | M22×1.5 | 35 | 0.08S | |||||||||||||||||
36 | M27×2 | 42 | 0.12S | |||||||||||||||||
63 | 32 | M24×1.5 | 35 | 83 | 17 | 65 | 20 | 35 | 40 | 30 | 200 | 175 | 270 | 260 | 0.10S | |||||
36 | M27×2 | 42 | 0.12S | |||||||||||||||||
45 | M33×2 | 45 | 0.20S | |||||||||||||||||
80 | 40 | M30×2 | 42 | 45 | 28 | 40 | 0 -0.012 | 108 | 17 | 105 | 20 | 45 | 55 | 40 | 200 | 175 | 322 | 307 | 0.16S | |
45 | M33×2 | 48 | 0.20S | |||||||||||||||||
56 | M42×3 | 60 | 0.30S | |||||||||||||||||
90 | 45 | M33×2 | 48 | 114 | 17 | 110 | 20 | 45 | 55 | 40 | 220 | 185 | 327 | 312 | 0.20S | |||||
50 | M36×2 | 52 | 0.24S | |||||||||||||||||
63 | M48×2 | 68 | 0.38S | |||||||||||||||||
100 | 50 | M36×2 | 52 | 60 | 35 | 50 | 127 | 21 | 130 | 20 | 50 | 70 | 50 | 220 | 185 | 377 | 357 | 0.24S | ||
56 | M42×2 | 60 | 0.30S | |||||||||||||||||
70 | M52×2 | 72 | 0.50S | |||||||||||||||||
110 | 56 | M42×2 | 60 | 140 | 21 | 135 | 20 | 55 | 70 | 50 | 220 | 185 | 387 | 367 | 0.30S | |||||
63 | M48×2 | 68 | 0.38S | |||||||||||||||||
80 | M60×2 | 80 | 0.60S |
