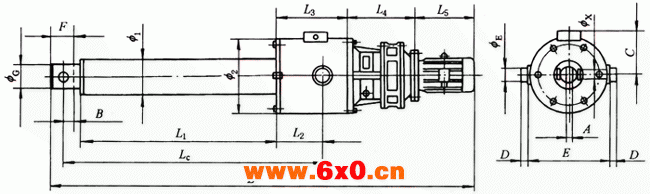

DTT型电动推拉杆外形尺寸
主要尺寸表 /mm
型号 | 行程S | L | Lc | L1 | L2 | L3 | L4 | L5 | φx | φc | φ1 | φ2 | φE | A | B | C | D | E | F |
DTT40-V-S | 400~1600 | 466+S+L4+L5 | 311+S | 126+S | 120 | 245 | 按 配 套 减 速 器 确 定 | 按 配 套 电 动 机 确 定 | 30 | 75 | 108 | 204 | 35 | 25 | 40 | 157 | 25 | 224 | 70 |
DTT63-V-S | 400~1600 | 466+S+L4+L5 | 311+S | 126+S | 120 | 245 | 30 | 75 | 108 | 204 | 35 | 25 | 40 | 157 | 25 | 224 | 70 | ||
DTT100-V-S | 500~2000 | 549+S+L4+L5 | 373+S | 160+S | 128 | 264 | 40 | 95 | 140 | 268 | 40 | 30 | 53 | 192 | 30 | 288 | 93 | ||
DTT160-V-S | 500~2000 | 651+S+L4+L5 | 438+S | 188+S | 154 | 322 | 45 | 109 | 159 | 310 | 45 | 36 | 60 | 215 | 32 | 330 | 105 | ||
DTT250-V-S | 600~2500 | 708+S+L4+L5 | 489+S | 225+S | 158 | 327 | 50 | 122 | 180 | 350 | 60 | 40 | 66 | 236 | 45 | 370 | 116 | ||
DTT400-V-S | 600~3000 | 882+S+L4+L5 | 592+S | 249+S | 216 | 446 | 60 | 140 | 219 | 410 | 70 | 46 | 80 | 267 | 52 | 440 | 140 | ||
DTT630-V-S | 600~4000 | 1127+S+L4+L5 | 773+S | 345+S | 257 | 531 | 80 | 195 | 273 | 530 | 90 | 66 | 106 | 328 | 68 | 560 | 186 | ||
DTT1000-V-S | 600~5000 | 1444+S+L4+L5 | 988+S | 443+S | 334 | 690 | 100 | 236 | 325 | 710 | 120 | 80 | 133 | 419 | 90 | 740 | 233 |
