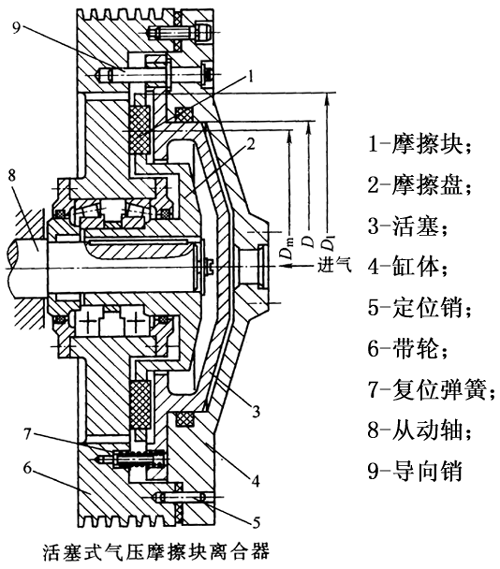

如下图所示为活塞式气压摩擦块离合器。摩擦块1浮镶在摩擦盘2上，动力同由带轮6输入。当压缩空气进入缸体4，推动活塞3向左压紧摩擦块1，离合器接合，同时复位弹簧7被压缩；释放压缩空气后，复位弹簧7将活塞3向右推复位，离合器脱开。
在上图中，改变复位弹簧7的刚度还可改变离合时间；导向销9使活塞3沿轴向移动时不会与汽缸体4发生相对转动，同时在离合器接合时速参与转矩传递，因此，对导向销9的表面硬度和强度都有一定要求，常用渗碳钢或氮化钢制成，表面硬国庆节60～65HRC。
摩擦块用石棉基摩擦材料或铜基粉未冶金摩擦材料，在干式条件下工作，摩擦块的数目与离合器传递的转矩和尺寸有关，一般为15～40块。
