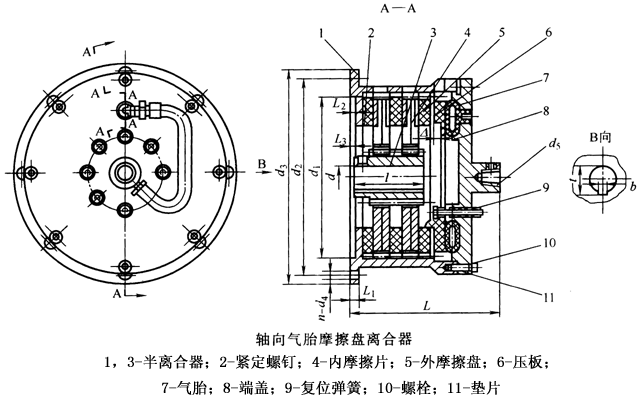

如下图所示为轴向气胎摩擦离合器，当压缩气由右端进入气胎7，气胎轴向扩张，推动压板6向左压紧内、外摩擦盘，离合器接合；释放压缩空气后，气胎收缩，复位弹9将压板6拉回，离合器脱开。
这种结构离合器的压板是用石棉等非金属材料制成，可以隔热，防止气胎温升过高，壳体、内、外摩擦盘均有通风槽孔，有利于摩擦热的发散。轴向气胎摩擦离合器的结构紧凑，气胎的配置将增大摩擦盘直径，从而为增大传递转矩的能力留下空间；但补偿两轴的轴向位
QPL轴向气胎摩擦盘离合器的主要技参数和尺寸系列见JB/T7005-1993。
