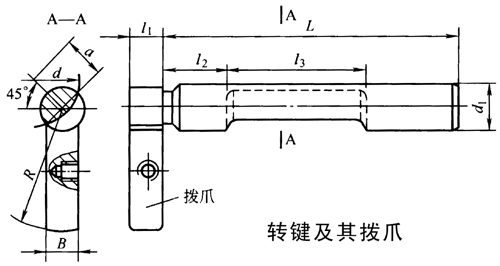

转键的结构如图所示，转键主要尺寸系列列于下表。
转键主要尺寸参考系列 /mm
许用向压力Fn/N | d1 | L | l1 | l2 | l3 | B | R | a | d |
32000 | 18 | 93 | 15 | 23 | 47 | 14 | 46 | 15.5 | 35 |
63000～100000 | 25 | 135 | 31 | 74 | 24 | 61 | 25 | 56 | |
160000～250000 | 35 | 214 | 20 | 51 | 98 | 35 | 76 | 36 | 80 |
400000～630000 | 50 | 277 | 30 | 7474 | 154 | 44 | 48 | 108 | |
800000～1000000 | 57 | 391 | 103 | 208 | 67 | 150 |
注：表中d为主轴的直径。
