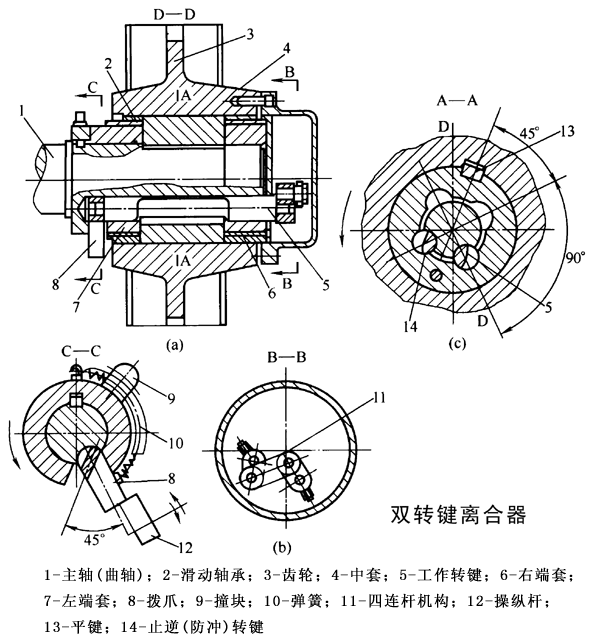

    转键离合器有单转键（单向转动）和双转键（双向转动）两种结构，常用的是双转键5传给轴1。中套4用平键13与齿轮3连，中套内圆均布四个半圆形轴向通槽，轴1上制有两个相隔90º的半圆形长槽；左端套7和右端套6上亦制有两个半圆槽，与轴1上的半圆槽组成两个与转键直径相等的圆孔，转键就插在这两个圆孔内。在转键中部开有长度略大于中套长度的半圆形缺口，半圆形缺口的曲率半径等于轴1相应轴段的半径。齿轮3通过滑动轴承2支承在端套6和7上。在工作转键5的右端装有一套四连杆机构11，将工作转键5与止逆转键14连接在一起，使两者同步转动。弹簧10的一端与拔爪8相连，另一端通过端套7与轴1连接。弹簧10的收缩将转键旋入轴的半圆槽内，转键半月形部分与轴1的外圆构成光滑的圆柱体，此时齿轮3与轴1可自由相对转动，离合器外与分离状态，如下图（b）所示。当操纵杆12将拨爪8连同一对键顺时针拨转45º时，离合器外于接合状态，如下图（c）所示。止逆转键14的作用是当轴1转速超过齿轮3时，可防止工作转键5与中套4发生冲击，帮转键14又称为防冲转键。每转一周，撞块9撞开操纵杆12一次，使离合器离合一次。

    转键离合器的结构简单，动作灵活、可靠，适用于轴与传动件连接，可在转速差≤200r·min－1直接合，常用于各种曲柄压力机中。
