结构特点和工作原理

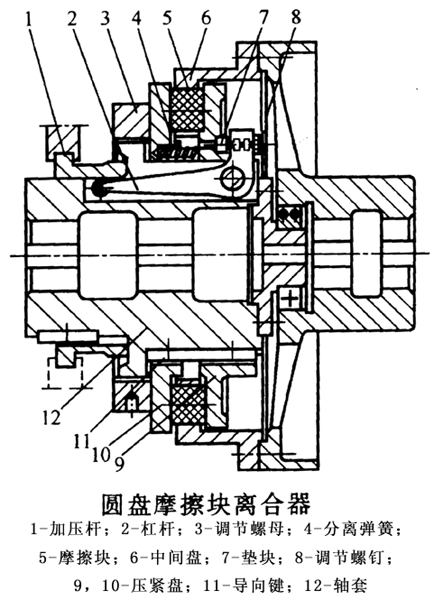

与圆盘摩擦片离合器的工作原理相,圆盘摩擦块离合器也是利用摩擦副间的摩擦力来传递转矩的,属于摩擦式机械离合器。圆盘摩擦块离合器的结构如下图所示,摩擦块5沿圆周方向以浮动方式嵌装在中间盘6上,因而工作时各摩擦损均匀。加压环1向右压下径向杠杆2的长端(装有滚子)使杠杆的另一端旋转,通过螺钉8和垫块7将压紧盘9向左推移,杠杆2的右端外移,压紧力消失,分离弹簧4将压紧将压紧盘9和10推开,离合器外于分离状态。
离合器脱开时,分离弹簧4的弹力使压力使压紧盘与摩擦块分开并保持一定的间隙,间隙的大小可用调节螺钉8进行调节并用螺母3锁紧,同时,螺钉8进行调节用螺母3锁紧,同时,螺母3速可用以调整摩擦块磨损后的间隙。该种离合器摩擦块在干式状态下工作,主要用于传递转矩不大的场合。
