（1）适用范围 本离合器为带有弹性元件的气动双锥体的高弹性摩擦离合器。用于主、从动轴间要求离合器的船用、陆用动力装置和机械传动装置，其额定转矩为700—180000 N·m。
（2）型号、性能参数和外形尺寸如表所列。

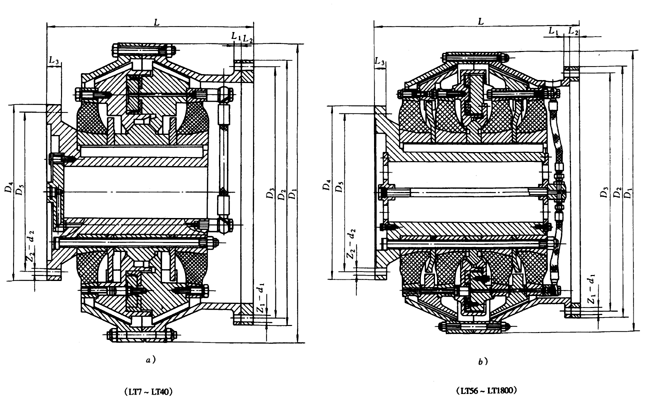

LT型离合器型号和性能参数
型号 | 橡胶组合 件对数 | 额定 转矩 | 功率/ 转速 | 瞬时最 大转矩 | 变动 转矩 | 最大允 许速度 | 静态扭转角 | 动态扭 转刚度 | 使用时允许补偿量 | |||
Tn时 | Tmax时 | 轴向 | 径向 | 角向 | ||||||||
Tn | P/n | Tmax | TV | nmax | φn | φmax | CS | △X | △Y | △α | ||
N·m | kW/rmin-1 | N·m | N·m | r/min | (°) | (°) | N·m/rad | mm | mm | (°) | ||
LT7 LT11 LT18 LT28 LT40 | 1(图a) | 710 1120 1800 2800 4000 5600 8000 11200 16000 22400 31500 35500 50000 63000 80000 112000 140000 180000 | 0.074 0.117 0.188 0.293 0.419 | 1775 2800 4500 7000 10000 | ±177.5 ±280 ±450 ±700 ±1000 | 3800 3700 3100 2900 2600 | 10 10 10 10 10 | 25 25 25 25 25 | 0.00451×106 0.00710×106 0.01161×106 0.01803×106 0.02581×106 | 0.7 0.7 0.8 0.9 1.0 | 1.2 1.4 1.5 1.7 1.8 | 0.3 0.3 0.3 0.3 0.3 |
LT56 LT80 LT110 LT160 LT220 LT320 LT360 LT500 LT630 LT800 LT1120 LT1400 LT1800 | 2(图b) | 0.586 0.838 1.173 1.675 2.346 3.298 3.717 5.236 6.597 8.377 11.728 14.660 18.848 | 14000 20000 28000 40000 56000 78750 88750 125000 157500 200000 280000 350000 450000 | ±1400 ±2000 ±2800 ±4000 ±5600 ±7875 ±8875 ±12500 ±15750 ±20000 ±28000 ±35000 ±45000 | 2700 2500 2300 2100 1800 1700 1600 1400 1300 1200 1100 1000 950 | 10 10 10 10 10 10 10 10 10 10 10 10 10 | 25 25 25 25 25 25 25 25 25 25 25 25 25 | 0.03606×106 0.05162×106 0.07100×106 0.09692×106 0.14200×106 0.19362×106 0.23239×106 0.30996×106 0.38769×106 0.51662×106 0.75631×106 0.91693×106 1.16239×106 | 1.1 1.2 1.3 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 | 2.0 2.2 2.4 2.6 3.0 3.4 3.7 4.0 4.4 4.8 5.2 5.6 6.0 | 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 | |
型号 | 参数 | ||||||||||||||||||
主要尺寸 | 转动惯量 | 质量 | |||||||||||||||||
D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | d1 | d2 | Z1 | Z2 | 外转动件 | 内转动件 | 总体 | 外转动件 | 内转动件 | 总体 | |
J1 | J2 | J | m1 | m2 | m | ||||||||||||||
mm | kg·m2 | kg | |||||||||||||||||
LT7 LT11 LT18 LT28 LT40 LT56 LT80 LT110 LT160 LT220 LT320 LT360 LT500 LT630 LT800 LT120 LT400 LT800 | 355 395 455 505 565 525 575 630 710 780 860 920 1010 1100 1180 1300 1400 1500 | 330 355 405 460 500 465 500 560 640 680 770 820 890 1000 1050 1180 1260 1335 | 305 330 385 435 475 440 475 535 605 640 730 770 840 940 990 1100 1180 1250 | 220 230 270 310 355 320 355 380 445 510 530 600 650 730 780 840 900 1000 | 200 210 245 275 315 285 315 355 410 450 490 540 590 660 710 760 820 900 | 260 275 315 325 365 410 440 485 540 535 630 680 730 830 870 970 1080 1230 | 10 10 10 12 12 14 14 16 16 18 18 20 22 24 26 28 30 35 | 15 15 20 20 20 20 25 25 25 25 30 30 30 30 40 40 40 40 | 18 20 20 22 22 25 25 28 28 30 35 40 45 50 55 60 65 70 | 11 11 11 11 13 13 13 13 17 17 17 17 21 21 25 25 28 28 | 11 13 13 13 17 17 17 17 21 21 21 21 25 25 31 31 28 28 | 12 12 12 12 12 12 12 12 12 12 16 16 16 16 16 16 16 16 | 12 12 12 12 12 12 12 12 12 12 16 16 16 16 16 16 16 16 | 0.53 0.75 1.66 2.28 4.41 3.02 4.49 8.61 12.9 16.9 28 35 51 104 140 226 364 573 | 0.42 0368 1.77 2.85 4.18 4.10 5.38 8.59 21.3 27.07 35 57 88 111 198 364 492 715 | 0.95 1.43 3.43 5.13 8.59 7.12 9.87 17.2 34.2 43.97 63 92 139 215 338 590 856 1288 | 20 23 39 41 55 52 64 99 118 150 215 239 310 425 468 592 945 1200 | 50 63 105 120 175 204 223 276 491 594 684 840 1115 1464 1854 2726 3189 4331 | 70 86 144 161 230 256 287 375 609 744 899 1079 1425 1889 2322 3318 4134 5531 |
