特性及应用:
CFL型是超越离合器和弹性柱销联轴器为一体的产品。在机械传动中为实现高低速度自动切换而研研的。该产品结构选进,工作可靠,承载能力大,效率高、寿命长。广泛用于煤矿、冶金、化工、建材、轻工等行业中。
结构型式:

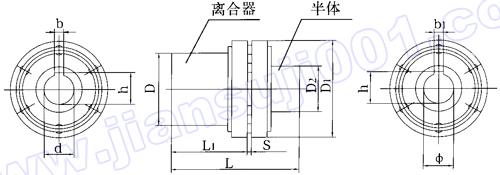

CFL型带弹性柱销联轴器的超越离合器基本参数主要尺寸 单位:mm
型号 | 公称 转矩 Tn N·m | 最高 转速 nmax (r/min) | 非接触 转速 nF (r/min) | 离合器 | 半体 | 外形尺寸 | 离合器 与半体 间隙 S | 质量 m (kg) | |||||||
内环 孔径 d(E7) | 键槽宽 b (js9) | 键槽深 h | 安装 轴伸 a | 安装 孔径 ф(H7) | 安装 轴伸 A | D | D1 | L | L1 | ||||||
CFL5 | 500 | 1500 | 470 | 25~30 | 8 | 28.3~33.3 | 120~150 | 25~30 | 80~90 | 170 | 205 | 245 | 151 | 4 | 31 |
CFL10 | 1000 | 1500 | 420 | 35~50 | 10~14 | 38.3~53.8 | 125~150 | 35~50 | 100~20 | 190 | 230 | 280 | 165 | 4 | 50 |
CFL20 | 2000 | 1500 | 400 | 50~65 | 14~18 | 53.8~69.4 | 135~150 | 50~65 | 120~150 | 220 | 264 | 310 | 156 | 4 | 65 |
CFL40 | 4000 | 1500 | 380 | 60~80 | 18~22 | 64.4~85.4 | 150~170 | 60~80 | 150~170 | 245 | 306 | 345 | 170 | 5 | 91 |
CFL80 | 8000 | 1500 | 330 | 80~100 | 22~28 | 85.4~106.4 | 165~200 | 80~100 | 150~210 | 285 | 360 | 426 | 211 | 5 | 161 |
CFL100 | 10000 | 1500 | 330 | 90~110 | 25~28 | 95.4~116.4 | 175~210 | 90~110 | 170~210 | 295 | 370 | 441 | 226 | 5 | 183 |
CFL200 | 20000 | 1000 | 280 | 120~150 | 32~36 | 127.4~158.4 | 200~250 | 120~150 | 220~250 | 410 | 500 | 508 | 252 | 6 | 376 |
CFL250 | 25000 | 1000 | 270 | 130~160 | 32~40 | 137.4~169.4 | 230~270 | 130~160 | 220~300 | 440 | 535 | 581 | 275 | 6 | 468 |
CFL315 | 31500 | 750 | 270 | 130~180 | 32~45 | 137.4~190.4 | 230~270 | 130~180 | 250~300 | 470 | 565 | 581 | 275 | 6 | 554 |
CFL400 | 40000 | 750 | 260 | 140~200 | 36~45 | 148.4~210.4 | 250~290 | 140~200 | 250~350 | 510 | 600 | 656 | 299 | 7 | 715 |
CFL500 | 50000 | 650 | 260 | 150~220 | 36~50 | 158.4~231.4 | 270~310 | 150~220 | 270~350 | 540 | 650 | 681 | 324 | 7 | 816 |
◆安装轴伸的配合代号为:直径25~30是js6,直径35~50是k6,直径大于50是m6。
◆半体安装孔的键槽宽及高与离合器安装内孔径的键槽宽及高相同。
