CSK型(KK型)单向超越离合机

来源:网络  作者:网络转载   2019-10-01 阅读:342

    特性及应用:

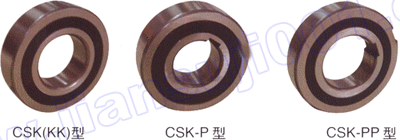

    CSK系列楔块式超越离合器又称单向旋转球轴承,外形尺寸与62系列深沟球轴承相同。它是深沟球轴承和楔块式离合器的组合(CSK40除外),其内容已填注润滑脂。转矩的传递一般为过盈配合方式 。以N6公差将外环与机壁压合,以N6公差将内环与工作轴压合。根据用户需要,内、外环可制作键槽,内环制作键槽的型号为CSK-P,内、外环皆有键槽的型号为CSK-PP。CSK系列安装时要注意,不要敲打内环压迫外环进入机壁,也不可敲打外环压迫内环挤入轴外径的安装方式。适用于印刷机械、包装机械、食品机械、测试设备等传递中。

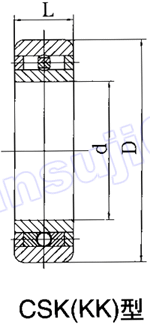

    结构型式:
CSK型(KK型)单向超越离合器

CSK(KK)型超越离合器(单向轴承)基本参数和主要尺寸               单位:mm
型号
公称转矩
Tn
(N·m)
超越时的
极限转速
n
(r/min)
外形尺寸
轴承系列
质量
m
(kg)
内径d
外径D
宽度L
1
CSK12
7.4
10000
12
32
10
6201
0.04
2
CSK15
13.5
8400
15
35
11
6202
0.06
3
CSK17(KK17、BB17)
24.5
7350
17
40
12
6203
0.07
4
CSK20(KK20、BB20)
40
6000
20
47
14
6204
0.11
5
CSK25(KK25、BB25)
68
5200
25
52
15
6205
0.14
6
CSK30(KK30、BB30)
110
4200
30
62
16
6206
0.21
7
CSK35(KK35、BB35)
140
3600
35
72
17
6207
0.30
8
CSK40
260
3000
40
80
22

0.50
CSK-P及CSK-PP型键槽尺寸                                单位:mm
键槽
型号
CSK15P
CSK15PP
CSK17P
CSK17PP
CSK20P
CSK20PP
CSK25P
CSK25PP
CSK30P
CSK30PP
CSK35P
CSK35PP
CSK40P
CSK40PP
内环(bl×tl
5×1.5
5×1.8
6×2.0
8×2.0
10×2.3
10×2.4
12×2.4
外环(b×t)
2×0.6
2×1.0
3×1.5
6×2.0
6×2.0
8×2.5
10×3.0
    ◆CSK-P内环与工作轴可适用K6公差,外环依然使用N6公差紧配压入机壁;
    ◆CSK-PP内环与工作轴为K6公差,外与机壁为K6公差,也可内环与轴h6公差或外环与机壁H6公差。
