特性及应用：
CGD型滚柱式超越离合器为无轴承支撑，外环两端面带键槽的滚柱式超越离合器。使用时需配轴承以防止轴向与径向负载。内环与轴用键连接，外环两侧的端面有止动槽用于固定外环与机架以传递转矩。常用于包装、印刷、食品、纺织、轻工等机械上。

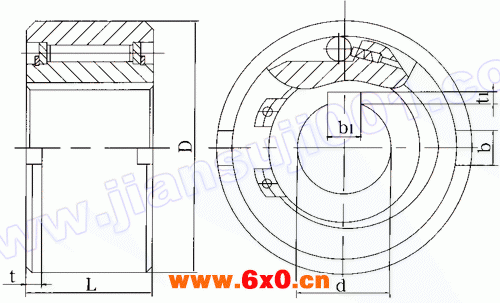

结构型式：
CGD型滚柱式超越离合器基本参数和主要尺寸 单位：mm
序号 | 型号 | 公称转矩 Tn （N·m） | 超越时的 极限转速 n （r/min） | 外形尺寸 | 质量 m （kg） | ||||
d（H7） | D（h7） | L | b×t | b1×t1 | |||||
1 | CGD37×20－12 | 15 | 1500 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 0.15 |
2 | CGD47×19－15 | 40 | 1200 | 15 | 47 | 19 | 6×2.5 | 5×1.7 | 0.13 |
3 | CGD60×20－20 | 90 | 1050 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 0.27 |
4 | CGD62×20－25 | 110 | 850 | 25 | 62 | 20 | 8×2.5 | 8×2.0 | 0.28 |
5 | CGD72×27－30 | 200 | 700 | 30 | 72 | 27 | 10×2.6 | 8×2.0 | 0.51 |
6 | CGD80×31－35 | 230 | 600 | 35 | 80 | 31 | 12×4.0 | 10×2.5 | 071 |
7 | CGD90×33－40 | 350 | 550 | 40 | 90 | 33 | 12×4.1 | 10×3.0 | 0.82 |
8 | CGD105×36－45 | 450 | 500 | 45 | 105 | 36 | 12×3.0 | 10×3.0 | 1.60 |
9 | CGD130×36－50 | 600 | 450 | 50 | 130 | 36 | 14×5.0 | 14×3.8 | 2.49 |
10 | CGD130×46－60 | 1000 | 370 | 60 | 130 | 46 | 14×5.0 | 14×3.5 | 2.90 |
11 | CGD150×46－60 | 1450 | 300 | 70 | 150 | 46 | 14×5.0 | 14×3.5 | 4.60 |
12 | CGD170×58－80 | 2000 | 280 | 80 | 170 | 58 | 20×7.5 | 22×5.4 | 6.09 |
13 | CGD190×64－90 | 3500 | 250 | 90 | 190 | 64 | 20×8.0 | 25×5.4 | 8.20 |
◆CGD型相当于UHF系列、德国STIEBER的ASNU系列。
