特性及应用：
CKD型超越离合器为无轴承支撑外环两端面带键槽的楔块超越离合器。使用时需配承安装，以承受轴向和径向负载，径向尺寸与标准轴承尺寸相同。内环与轴用键连接，外环两端有止动槽用于固定外环与机架以传递转矩。适用于极限转速为500～1500r/min，常用于包装、印刷、食品、纺织、轻工等机械上。

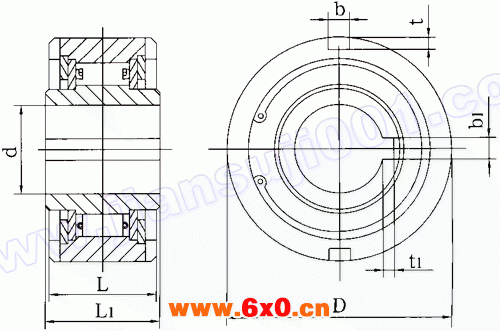

结构型式：
CKD型楔块式超越离合器基本参数和主要尺寸 单位：mm
序 号 | 型号 | 公称转矩 Tn （N·m） | 超越极限 转速 n （r/min） | 外环 | 内环 | 质量 m （kg） | ||||
D（h7） | 键槽 bt | L | d（H7） | 键槽 b1×t1 | L1 | |||||
1 | CKD42×23－15 | 54 | 1500 | 42 | 8×1.5 | 23 | 15 | 3×1.4 | 24 | 0.19 |
2 | CKD47×23－17 | 72 | 1500 | 47 | 8×1.5 | 23 | 17 | 3×1.4 | 24 | 0.21 |
3 | CKD52×23－20 | 95 | 1200 | 60 | 8×1.5 | 23 | 20 | 4×1.8 | 24 | 0.30 |
4 | CKD62×23－25 | 145 | 1200 | 62 | 8×1.5 | 23 | 25 | 4×1.8 | 24 | 0.35 |
5 | CKD72×23－30 | 165 | 1000 | 72 | 8×1.5 | 23 | 30 | 4×1.8 | 24 | 0.37 |
6 | CKD72×23－35 | 230 | 1000 | 72 | 8×1.5 | 23 | 35 | 5×2.3 | 24 | 0.43 |
7 | CKD80×31－40 | 250 | 1000 | 80 | 12×3.5 | 31 | 40 | 6×2.8 | 32 | 0.70 |
8 | CKD85×31－45 | 450 | 800 | 85 | 12×3.5 | 31 | 45 | 6×2.8 | 32 | 0.80 |
9 | CKD90×31－50 | 500 | 800 | 90 | 12×3.5 | 31 | 50 | 10×3.3 | 32 | 0.85 |
10 | CKD110×31－60 | 650 | 600 | 110 | 12×3.5 | 31 | 60 | 10×3.3 | 32 | 1.25 |
11 | CKD125×38－70 | 1200 | 600 | 125 | 12×3.5 | 38 | 70 | 12×3.3 | 39 | 1.90 |
12 | CKD140×38－80 | 1500 | 500 | 140 | 12×3.5 | 38 | 80 | 12×3.3 | 39 | 2.30 |
13 | CKD160×38－90 | 2000 | 500 | 160 | 12×3.5 | 38 | 90 | 12×3.3 | 39 | 3.10 |
◆CKD型相当UHF系列、德国STIEBER的ASNU系列。
