CKA型(基本型)单向楔块超越离合机

来源:网络  作者:网络转载   2019-10-01 阅读:401

    特性及应用:
    CKA型为基本型楔块超越离合器,使用时可根据需要安装轴承以承受轴向与径向负载。单向自锁可靠,反向解脱轻便。适用极限转速为:800~2500r/min,公称转矩为:31.5~4500N·m。常用于包装机械、印刷机械、食品机构、医疗机械、纺织机械、各种机床和减速机等机械传动。

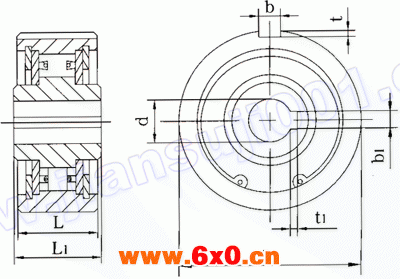

    结构型式:
CKA型(基本型)单向楔块超越离合器

CKA型(基本型)单向楔块超越离合器基本参数和主要尺寸                单位:mm
代号
型号
公称
转矩
Tn
(N·m)
超越时的
极限转速
n
(r/min)
外环
内环
质量
m
(kg)
D
(h7)
键槽
(b×t)
L
d
(H7)
键槽
(b1×t1
L1
1

CKA50×24-10
31.5
2500
50
3×1.8
22
10
3×1.4
24
0.24
2
CKA1
CKA50×24-12
31.5
2500
50
3×1.8
22
12
3×1.4
24
0.24
3

CKA52×24-16
31.5
2250
52
5×1.9
22
15
3×1.4
24
0.27
4
CKA2
CKA55×24-18
50
2250
55
4×2.5
22
18
4×1.8
24
0.28
5

CKA60×22-19
63
2000
60
6×3.5
22
19
6×2.8
22
0.30
6
CKA3
CKA60×24-10
63
2000
60
6×3.5
22
20
6×2.8
24
0.33
7

CKA63×26-24
100
1800
63
6×3.5
24
24
6×2.8
24
0.37
8
CKA4
CKA63×26-25
100
1800
63
6×3.5
24
25
6×2.8
26
0.37
9
CKA5
CKA63×32-25
140
1800
63
6×3.5
30
25
6×2.8
32
0.48
10

CKA65×26-24
100
1800
70
6×3.5
24
24
6×2.8
26
0.38
11

CKA70×32-12
150
1500
70
8×4.0
30
12
3×1.4
32
0.67
12

CKA70×24-20
150
1500
70
6×3.5
22
20
6×2.8
24
0.62
13

CKA70×32-25
150
1500
70
8×4.0
30
25
8×3.3
32
0.63
14

CKA70×32-28
180
1500
72
8×.0
30
28
8×3.3
32
0.60
15

CKA72×27-25
180
1500
75
6×3.5
L=14
20
25
8×3.3
27
0.54
16

CKA75×40-25
180
1500
80
8×4.0
30
25
8×3.3
40
0.79
17

CKA80×32-22
200
1500
80
8×4.0
30
22
6×2.8
32
1.29
18

CKA80×32-25
200
1500
80
8×4.0
32
25
8×3.3
32
0.90
19

CKA80×26-30
200
1500
80
8×4.0
26
30
8×3.3
26
0.73
20
CKA7
CKA80×32-30
200
1500
80
8×4.0
30
30
8×3.3
32
0.87
21

CKA80×31-35
200
1500
80
12×4
31
35
10×2.5
31
0.75
22

CKA85×28-30
200
1500
85
5×3.0
L=14
20
30
8×3.3
28
0.83
23

CKA90×37-25
200
1500
90
8×4.0
37
25
8×3.3
37
1.00
24

CKA100×34-28
315
1250
100
10×5
32
28
8×4.3
34
1.15
25

CKA100×34-32
315
1250
100
10×5
32
32
10×3.3
34
1.25
26
CKA8
CKA100×34-35
315
1250
100
10×5
32
35
10×3.3
34
1.34
27

CKA100×34-38
315
1250
100
10×5
32
38
10×3.3
34
1.28
28

CKA100×34-40
315
1250
100
10×5
L=28
32
40
10×3.3
34
1.20
29

CKA100×67-40
315
1250
100
8×4.0
L=20
25
40
10×3.6
67
1.46
30

CKA100×31.5-45
315
1250
100
2-8×4
31.5
45
8×3.3
31.5
1.54
31

CKA105×35-30
315
1250
105
10×5
L=6
20
30
8×3.3
35
1.55
32

CKA105×34-35
315
1250
105
10×5
L=26
32
35
10×3.3
34
1.55
33

CKA105×35-35
315
1250
105
6×3.5
25
35
8×3.3
35
1.56
34

CKA110×34-30
400
1000
110
10×5
32
30
8×3.3
34
1.82
35

CKA110×34-35
400
1000
110
10×5
32
35
10×3.3
34
1.82
36
CKA9
CKA110×34-38
400
1000
110
10×5
32
38
10×3.3
34
1.67
37

CKA110×34-40
400
1000
110
10×5
32
40
10×3.3
34
1.91
38

CKA125×38-50
500
800
125
14×5.5
36
50
14×3.8
38
2.21
39

CKA130×52-38
500
800
130
12×5.0
50
38
12×3.8
52
3.14
40

CKA130×55-40
500
800
130
8×4.0
35
40
12×3.3
55
2.62
41

CKA130×38-45
500
800
130
14×5.5
36
45
14×3.8
38
4.31
42
CKA10
CKA130×38-50
500
800
130
14×5.5
36
50
14×3.8
38
3.02
43

CKA135×38-60
600
800
135
14×5.5
36
60
18×.4
38
2.65
44

CKA136×52-35
800
800
136
8-ф9
50
35
10×3.3
52
4.50
45

CKA136×52-45
800
800
136
6-M8
52
45
14×3.8
52
4.32
46

CKA140×55-50
1250
800
140
16×6.0
53
50
16×4.3
55
5.10
47

CKA140×38-60
1000
800
140
14×5.5
36
60
14×3.0
38
2.74
48

CKA145×34-45
1000
800
145
6-M10
34
45
12×3.8
34
3.35
49

CKA160×75-50
1500
800
160
6-M8
72
50
16×4.3
75
7.08
50

CKA160×55-55
2000
800
160
18×7.0
53
55
16×4.3
55
6.96
51

CKA160×35-70
1500
800
160
10×5.0
35
70
8×3.3
35
3.46
52

CKA170×55-55
2240
800
170
18×7.0
52
60
18×4.4
55
7.80
53

CKA170×55-65
2240
800
170
18×7.0
52
65
18×4.4
55
7.61
54

CKA180×52-65
2000
800
180
6-M8
52
65
18×4.4
52
7.35
55

CKA180×55-65
2500
800
180
18×7.0
52
65
18×4.4
55
8.69
56

CKA190×38-85
2500
800
190
14×5.0
36
85
14×3.8
38
5.50
57

CKA200×55-65
2800
800
200
20×7.5
53
65
20×3.9
55
11.02
58

CKA210×88-50
4000
800
210
6-M10
85
50
14×3.8
88
18.52
59

CKA210×85-75
4000
800
210
6-ф13
70
75
20×4.9
70
14.25
60

CKA215×70-75
4000
800
215
6-M12
70
75
20×4.4
70
15.00

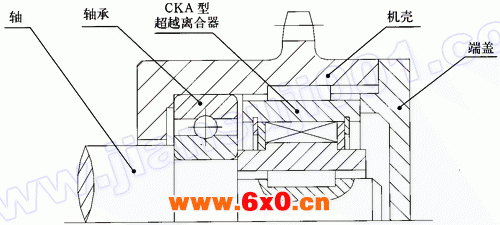

    安装参考示意图:
