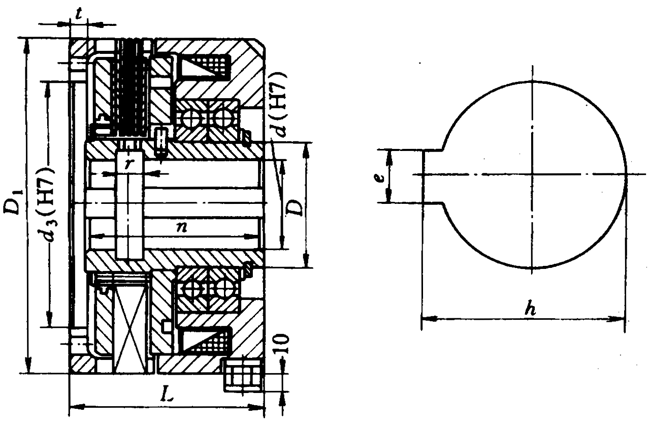

ERD系列湿式多片电磁离合器的主要尺寸及特性参数
离合器规格 | ERD—— | ||||||||
动转矩（N·m） | 2 | 5 | 10 | 16 | 25 | 40 | 63 | 100 | |
静转矩（N·m） | 20 | 50 | 100 | 160 | 250 | 400 | 630 | 1000 | |
最高转速（r/min） | 3000 | 3000 | 3000 | 3000 | 2500 | 2200 | 2000 | 1750 | |
质量（kg） | 2．9 | 3．9 | 5．9 | 7．8 | 10．7 | 15 | 22 | 33 | |
线圈功率（20％）（W） | 24 | 37 | 49 | 53 | 76 | 86 | 88 | 104 | |
额定工作电压DC（V） | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
径向 尺寸 (mm) | D1 | 95 | 110 | 132 | 147 | 162 | 182 | 202 | 235 |
d | 25 | 30 | 40 | 45 | 50 | 60 | 70 | 70 | |
d3 | 56 | 65 | 75 | 85 | 95 | 120 | 125 | 150 | |
D | 35 | 45 | 50 | 55 | 65 | 75 | 85 | 100 | |
h | 27．6 | 32．6 | 42．3 | 47．4 | 53．6 | 64 | 74．3 | 74．3 | |
e | 8 | 8 | 12 | 14 | 16 | 18 | 20 | 20 | |
轴向 尺寸 (mm) | L | 55 | 60 | 67 | 72 | 82 | 93 | 109 | 120 |
t | 5 | 5 | 7 | 7 | 7 | 8 | 9 | 10 | |
r | 8 | 8 | 8 | 8 | 10 | 10 | 12 | 12 | |
n | 50 | 55 | 60 | 65 | 75 | 85 | 100 | 110 | |
注：本离合器为无滑环型。
