迈信驱动器在包装机上的应用

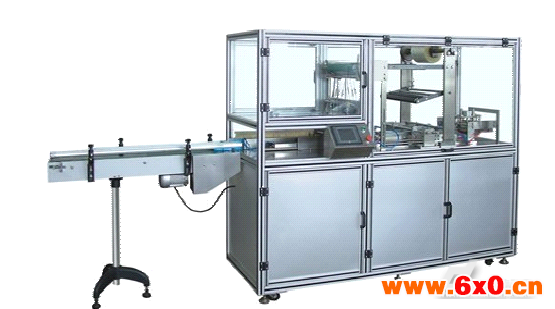

一、设备说明：

该机广泛适用于药品、保健品、食品、化妆品、文具用品、音像制品等行业中的各种单件大盒物品包装或多件小盒物品的集合薄膜包装（带金拉线）。

二、设备特点：

该机的工作是靠机器内部一系列的凸轮带动各种连杆及部件来完成的，采用多功能数显变频无级调速，PLC编程控制技术，自动给盒，自动计数，触摸显示实现人机界面，气动落膜；并可与其它生产线连机使用。它的包装范围广泛，代替了手工包装，为大型企业、中小规模企业实现了包装自动化，提高了各行各业的生产效率，大幅降低了成本。

三、系统构成：

该套系统主要由一套伺服驱动和电机及相关连杆传动装置构成。

系统工作原理及接线：

该套系统主要由上位机发送位置指令脉冲，控制伺服电机带动传动装置（图中发给箭头所指位置）控制下膜的长度。结合下面凸轮的传动，完成对茶叶等需要外面加塑产品的包装。

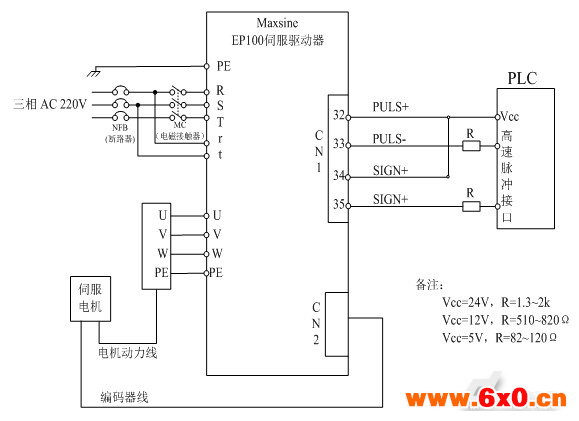

系统相关接线图如下：

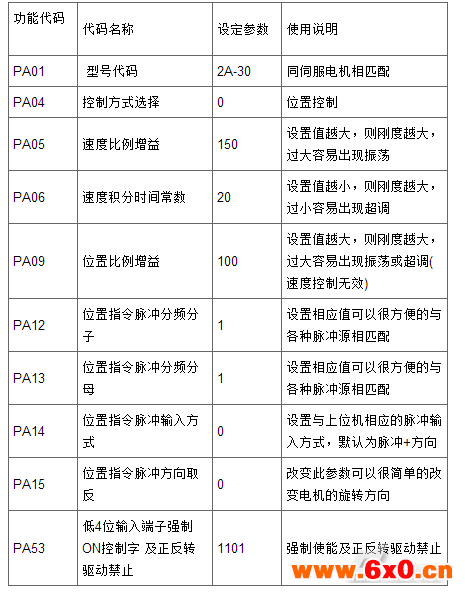

相关参数如下表：（针对EP100）
