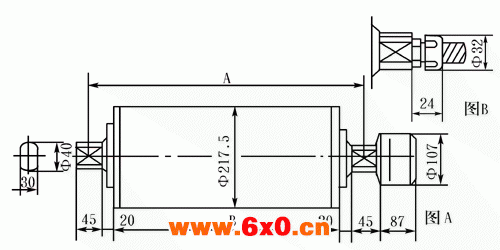

● 滚筒名义直径 Ø215mm ●
A=B+82配KL40型支座
功率kw | 带速m/s | 最小筒宽B·min mm | 最大筒宽 B·max mm | 滚筒重量Kg | |
最小筒宽 | 每增加100mm | ||||
0.11 | 0.08 0.10 0.13 | 400 | 950 | 60 | 4 |
0.25 | 0.13 0.16 0.20 0.25 0.32 0.40 0.50 0.63 | ||||
0.37 | 0.16 0.20 0.25 0.32 0.40 0.50 0.63 0.80 1.00 1.25 | ||||
0.75 | 0.25 | 500 | 950 | 62 | |
0.32 0.40 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 | 400 | 950 | 60 | ||
1.1 | 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 | 400 | 950 | ||
1.5 | 0.40 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 | 500 | 950 | ||
2.2 | 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 | 500 | 950 | ||
3.0 | 1.00 1.25 1.60 2.00 2.50 | 500 | 950 | 64 | |
注：图A为接线盒接线装置 图B是软接线装置

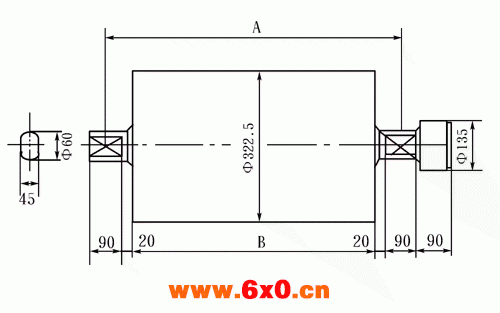

● 滚筒名义直径 Ø315mm ●
A=B+102配KL60支座
功率kw | 带速m/s | 最小筒宽B·min mm | 最大筒宽 B·max mm | 滚筒重量Kg | |
最小筒宽 | 每增加100mm | ||||
1.5 | 0.25 0.32 0.40 0.50 0.63 0.80 1.00 1.25 | 500 | 1150 | 113 | 7 |
2.2 | 0.40 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 | ||||
3.0 | 0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 3.20 | ||||
4.0 | 0.80 1.00 1.25 1.60 2.00 2.50 3.20 | 123 | |||
5.5 | 1.00 1.25 1.60 2.00 2.50 3.20 | 133 | |||

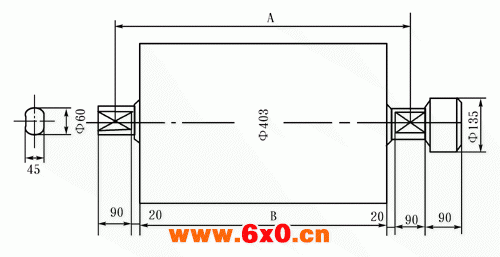

● 滚筒名义直径 Ø400mm ●
A=B+102配KL60型支座
功率kw | 带速m/s | 最小筒宽B·min mm | 最大筒宽 B·max mm | 滚筒重量Kg | |
最小筒宽 | 每增加100mm | ||||
1.5 | 0.50 0.63 0.80 1.00 1.25 1.60 | 500 | 1150 | 123 | 10 |
2.2 | 0.80 1.00 1.25 1.60 2.00 2.50 3.20 | ||||
3.0 | 1.25 1.60 2.00 2.50 3.20 4.00 | ||||
4.0 | 1.25 1.60 2.00 2.50 3.20 4.00 | 147 | |||
5.5 | 2.00 2.50 3.20 4.00 | 160 | |||

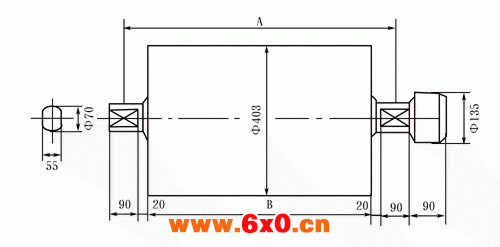

A=B+112配KL70型支座
功率kw | 带速m/s | 最小筒宽B·min mm | 最大筒宽 B·max mm | 滚筒重量Kg | |
最小筒宽 | 每增加100mm | ||||
2.2 | 0.32 0.40 0.50 0.63 | 600 | 1150 | 207 | 12 |
3.0 | 0.50 0.63 | 700 | 1150 | ||
0.80 1.00 | 600 | 1150 | |||
4.0 | 0.63 0.80 1.00 | 600 | 1150 | ||
5.5 | 0.80 1.00 1.25 1.60 | 600 | 1150 | ||
7.5 | 1.00 1.25 1.60 | 700 | 1150 | ||
2.00 2.50 3.20 | 600 | ||||
