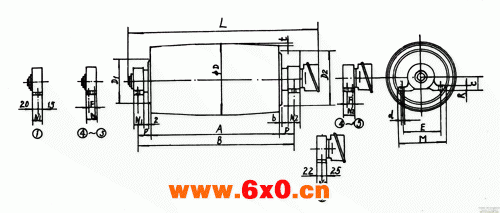

FXT型风冷式摆线滚筒外形安装尺寸
序号 | 滚筒 机型号 | 滚筒 直径D | A | B | C | D1 | D2 | E | M | N1 | N2 | R | a | b | d | P | F | t | L | 皮带 宽度 |
1 | FXT26 | 260 | 400 | 470 | 50 | 170 | 174 | 125 | 155 | 35 | 40 | 20 | 19 | 10 | 13 | 35 | — | 1.5 | 600 | 300 |
2 | FXT30 | 300 | 500 | 580 | 60 | 194 | 210 | 150 | 180 | 50 | 47 | 20 | 6 | 4.5 | 14 | 40 | — | 2 | 760 | 400 |
3 | FXT36 | 360 | 650 | 800 | 70 | 228 | 278 | 170 | 210 | 60 | 60 | 20 | 11 | 11 | 18 | 75 | — | 2 | 940 | 500 |
4 | FXT46 | 460 | 800 | 930 | 80 | 0 | 0 | 200 | 240 | 100 | 100 | 25 | 0 | 0 | 18 | 65 | 60 | 2 | 1160 | 650 |
5 | FXT52 | 520 | 950 | 1100 | 95 | 0 | 0 | 220 | 260 | 120 | 120 | 25 | 0 | 0 | 18 | 75 | 80 | 2 | 1310 | 800 |
注：1.同一种机型号滚筒（滚筒直径相同），外形安装尺寸相同。外形尺寸与电机功率和所配减速机的大小无关。
例：直径520毫米滚筒配7#、7.5千瓦减速机与配5#、5.5千瓦减速机，外形安装尺寸相同。
2.括号（）内尺寸为参考数。
