YZW315(320)、YZW400、YZW500、YZW630、YZW800、YZW1000、型外装式电动滚筒外形及安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：705

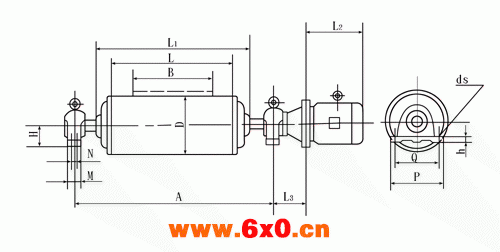

YZW型外装式电动滚筒外形及安装尺寸

YZW型外装式电动滚筒

D	BB	A	L	L₁	L₂	H	M	N	P	Q	dS	h	L2
315(320)	500	850	600	≤732	按电机	120	90		340	280	27	35	Y100 Y112	131
	650	1000	750	≤882									Y100 Y112	131
	800	1300	950	≤1032									Y132	151
400	500	850	600	≤744		120	90		340	280	27	35	Y100 Y112	131
	650	1000	750	≤894									Y100 Y112	131
	800	1300	955	≤1044									Y132	151
500	500	850	600	≤748		100	70		340	280	27	35	Y100 Y112	131
	500	850	620	≤748		100	70						Y132	147
	650	1000	750	≤900		120	90						Y160M	187
	800	1300	950	≤1100		120	90						Y160L Y180	210
630	650	1000	750	≤868		120	90		340	280	27	35	Y160M	194
	800	1300	950	≤1068		140	130	80	400	330	27	35	Y160L Y180	205
	1000	1500	1150	≤1268		140	130	80	400	330	27	35	Y160L Y180	205
	1000	1500	1150	≤1268		140	130	80	400	330	27	35	Y200	203
	1200	1750	1400	≤1514		160	160	90	440	360	34	50	Y200	203
	1200	1750	1400	≤1514		160	160	90	440	360	34	50	Y225	238
	1400	2000	1600	≤1720		160	160	90	440	360	34	50	Y225	238
800	1000	1500	1150	≤1268		140	145	80	400	330	27	35	Y160 Y180	200
	1200	1750	1400	≤1514		160	160	90	440	360	34	50	Y200	210
	1400	2000	1600	≤1720		160	160	90	440	360	34	50	Y225	240
1000	1000	1500	1150	≤1268		140	145	80	400	330	27	35	Y160 Y180	200
	1200	1750	1400	≤1514		160	160	90	440	360	34	50	Y200	210
	1400	2000	1600	≤1720		160	160	90	440	360	34	50	Y225	240
