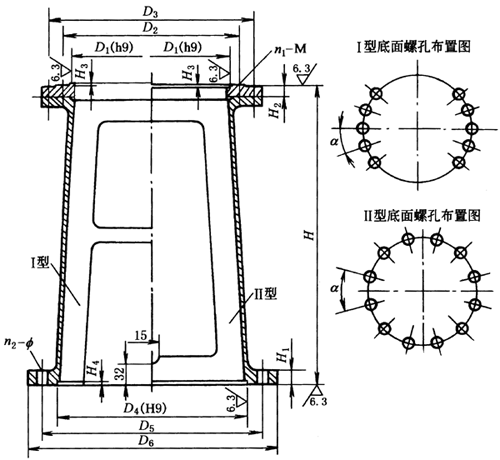

WJ、LWJ型无支点机架外形及安装尺寸
/mm
机架代号 | H1 | H2 | H3 | H4 | 输入端接口 | 输出端接口 | WJ型 | LWJ型 | ||||||||||
D1 | D2 | D3 | n1-M | D4 | D5 | D6 | α | n2-φ | H | 重量/kg | H | 重量/kg | ||||||
WJLWJ30A B | 20 | 15 | 4 4 | 6 | 140 200 | 160 230 | 190 260 | 4-M10 6-M12 | 240 | 285 | 315 | Ⅰ Ⅱ | 20 30 | 10-φ14 12-φ14 | 450 | 34 | 600 | 43 |
WJLWJ35A | 24 | 15 | 5 | 6 | 170 | 200 | 230 | 6-M10 （6-M12） | 260 | 320 | 360 | Ⅰ Ⅱ | 20 30 | 10-φ14 12-φ14 | 500 | 46 | 650 | 54 |
WJLWJ40B | 24 | 15 | 4 | 6 | 230 | 260 | 290 | 6-M12 | 260 | 320 | 360 | Ⅰ Ⅱ | 20 30 | 10-φ14 12-φ14 | 500 | 46 | 650 | 54 |
WJLWJ45A | 24 | 15 | 5 | 6 | 200 | 230 | 260 | 6-M10 （6-M12） | 260 | 320 | 360 | Ⅰ Ⅱ | 20 33 | 10-φ14 12-φ14 | 500 | 49 | 650 | 57 |
WJLWJ55A B | 30 | 20 | 6 5 | 6 | 270 | 310 305 | 340 | 6-M10 8-M16 | 325 | 400 | 435 | 30 | 12-φ14 | 540 | 75 | 690 | 83 | |
WJLWJ65A | 34 | 20 | 6 | 6 | 316 | 360 | 400 | 8-M12 （8-M16） | 350 | 420 | 460 | 30 | 12-φ18 | 600 | 96 | 750 | 107 | |
WJLWJ70A B | 34 | 20 | 6 5 | 6 | 316（320） 320（316） | 360 | 400 | 8-M12 8-M16 | 350 | 420 | 460 | 30 | 12-φ18 | 600 | 96 | 750 | 107 | |
WJLWJ80A B | 38 | 25 | 6 5 | 8 | 345 360 | 390 410 | 430 460 | 8-M16 8-M20 | 380 | 455 | 495 | 30 | 12-φ18 | 640 | 130 | 790 | 139 | |
WJLWJ90A B | 40 | 25 | 7 | 8 | 400 | 450 | 490 | 12-M16 （12-M20） | 430 | 510 | 555 | 30 | 12-φ23 | 660 | 168 | 860 | 183 | |
WJLWJ100A B | 40 | 25 | 9 5 | 10 | 455（460） 470 | 520 | 580 | 12-M20 | 480 | 560 | 600 | 22.5 | 16-φ23 | 700 | 205 | 900 | 224 | |
WJLWJ110A B120A | 40 | 30 | 11 6 | 10 | 520 | 590 | 650 | 12-M20 | 560 | 650 | 700 | 22.5 | 16-φ27 | 800 | 257 | 1000 | 274 | |
WJLWJ130A B140A | 44 | 30 | 11 9 | 10 | 680 | 800 | 880 | 12-M30 | 720 | 810 | 880 | 18 | 20-φ27 | 900 | 318 | 1200 | 365 | |
WJLWJ150A B160A B | 50 | 35 | 14 10 | 12 | 820 | 940 | 1020 | 16-M30 | 840 | 940 | 1020 | 22.5 | 16-φ33 | 1000 | 420 | 1300 | 480 | |
WJLWJ180A B | 55 | 40 | 14 10 | 12 | 960 | 1080 | 1160 | 20-M30 | 970 | 1080 | 1160 | 18 | 20-φ33 | 1100 | 560 | 1400 | 630 | |
注：1、无支点机架本身无轴承支点，搅拌轴是以减速机输出轴的两个支承轴承为受力支点，适用于传递小功率、不受或只受较小轴向载荷的搅拌装置。搅拌轴与减速机的联接必须同刚性联轴器，特别是以JQ型夹壳联轴器或SF型三分式联轴器为最佳。
2、括号内尺寸表示输入端接口有不同的尺寸，它与减速器型式及尺寸有关，由选用者根据所选定的减速器确定，或由制造厂根据选用的减速器和机架规格在厂内自行相配。
3、WJ型为标准型、LWJ为增高型，根据密封高度进行选择。
