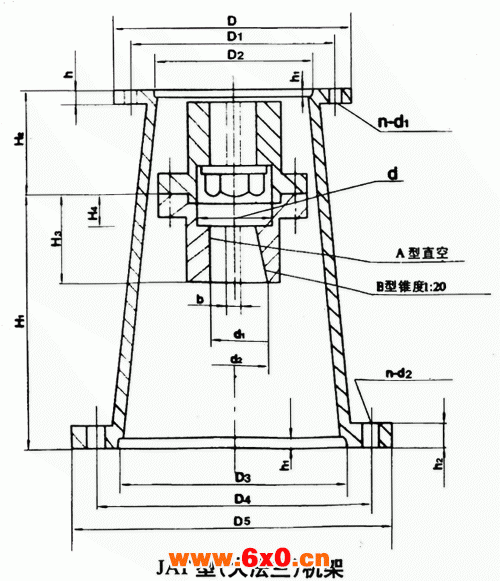

JAT0、JAT1、JAT2、JAT3、JAT4、JAT5、型（大法兰）机架安装尺寸
JA—T型（大法兰）机架主要参数及尺寸
机架 型号 | 减速机 型号 | 输入端接口 | 输出端接口 | H1 | H2 | H3 | H4 | d | A型直孔 | B型锥孔 | |||||||||||
D | D1 | D2 （H9） | h | h1 | n-d1 | D3 (h9) | D4 | D5 | h2 | n-d2 | d1 (H8) | b | d2 (N7) | b | |||||||
JAT0 | B0 | 190 | 160 | 140 | 16 | 5 | 4-12 | 165 | 210 | 250 | 16 | 6-12 | 205 | 55 | 55 | 18 | 45 | 30 | 8 | — | — |
JAT1 | B1 | 230 | 200 | 170 | 16 | 5 | 6-12 | 215 | 260 | 290 | 16 | 8-12 | 200 | 84 | 75 | 25 | 50 | 35 | 10 | 35 | 10 |
JAT2 | B2 | 260 | 230 | 200 | 20 | 6 | 6-12 | 290 | 350 | 380 | 20 | 8-14 | 250 | 96 | 90 | 30 | 70 | 45 | 14 | 50 | 14 |
JAT3 | B3 | 340 | 310 | 270 | 22 | 6 | 6-13.5 | 360 | 440 | 480 | 22 | 8-18 | 300 | 112 | 110 | 30 | 80 | 55 | 16 | 60 | 18 |
JAT4 | B4 | 400 | 360 | 320 | 22 | 7 | 8-15 | 440 | 530 | 580 | 25 | 8-22 | 380 | 141 | 130 | 40 | 90 | 70 | 20 | 70 | 20 |
JAT5 | B5 | 490 | 450 | 400 | 25 | 7 | 12-18 | 450 | 550 | 600 | 28 | 8-22 | 380 | 160 | 150 | 40 | 115 | 90 | 25 | 85 | 25 |
本机架适用于摆线针轮减速机的联接，配刚性联轴器，上联轴器装JA型直孔，下联轴器装A型直孔或B型锥孔，锥度为1：20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。
