电动机工作制与外壳防护等级
电动机工作制见下表。
电动机的定额及工作制
定额 | 工作制 | 负载图 | 负载持续率ED | 附注 |
连 续 | 连续工作制S1 |  | N—在额定条件下运行时间 θmax—达到的最高温度 | |
短 时 | 短时 工作 制S2 |  | N—在额定条件下运行时间 θmax—在工作周期中达到的最高温度 短时定额时限优先采用10、30、60或90min | |
周期 工作 | 断续周 期工作 制S3 |  | ED=  ×100％ | N—在额定条件下运行时间 R—停机和断能时间 D—起动时间 θmax—在工作周期中达到的最高温度 S3的每一个周期时间为10min |
周 期 工 作 | 包括起动的断续周期工作制S4 |  | ED=  ×100％ | N—在额定条件下运行时间 R—停机和断能时间 D—起动时间 θmax—在工作周期中达到的最高温度 S3的每一个周期时间为10min |
包括电制动的断续周期工作制S5 |  | ED=  ×100％ | N—在额定条件下运行时间 D—起动时间 F—电制动时间 R—停机和断能时间 V—空载运行时间 θmax—在工作周期中达到的最高温度 S6的每一个周期时间为10min | |
连续周期工作S6 |  | ED=  ×100％ | ||
包括电制动的连续周期工作制S7 |  | 等于1 | N—在额定条件下运行时间 D—起动时间 F—电制动时间 θmax—在工作周期中达到的最高温度 | |

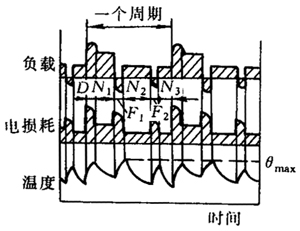

包括负载与转速相应变化的连续周期工作制S8 |  | ED1=  ×100％ ED2=  ×100％ ED3=  ×100％ | N1、N2、N3—在额定条件下运行时间 F1、F2—电制动时间 D—加速时间 θmax—在工作周期中达到的最高温度 |
注：1.对S3、S4、S5、S6和S8工作制，负载持续率为15％、25％、40％、60％。
2．对S4、S5、S7和S8工作制，每小时等效起动次数优先采用150、300或600次。
电机外壳防护的等级见下表。
电机外壳防护
标志 | 防接触 | 防侵入 | 防侵入 |
IP00 IP11 IP23 IP44 IP55 IP65 | 无防护 防手掌等大面积物体 防手指 防工具或导线（直径＞1mm）① 防任何物体① 防任何物体① | 无防护 防直径＞50mm的固体物 防直径＞12mm的固体物 防直径＞1mm的固体物 防干扰运行的灰尘沉积 防任何灰尘 | 无防护 防滴水（垂直下落水滴） 防与垂线成60°角范围内向下淋水 防任何方向的溅水 防任何方向的喷水 防任何方向的喷水 |
①对电动机械的外部风扇无效。
防护等级标志示例：
带或不带制动器的SEW交流鼠笼电动机，可根据环境条件—高湿度、腐蚀介质、喷水或淋水及灰尘等提供IP44、IP54、IP55或IP65的外壳防护。可以增强对金属部件的腐蚀保护，对绕组的防潮和防酸保护。也可提供经PTB批准的增安隔爆型EEX。或EEXed的电动机或制动电动机。
