输出轴 容许轴载荷
P.容许径向载荷（N）K常数（mm）
F.容许轴向载荷（N）X：mm
常数K：段位[（）内为2段形] | |||||
A | B | C | D | NE | NF |
（□A） | （N□B） | （N□C） | （N□D） | （N□E） | （N□F） |
64mm | 74mm | 94mm | 196mm | 247mm | 295mm |
*容许径向载荷（P）为输出轴中心值，实际载荷位置有差异的情况下，请参照左边计算公式计算Px值。
低背隙型
*在可乐利减速机连接齿轮或带轮的情况下，轴载荷请在曲线图容许值范围内使用。
段位[（）内为2段形] | |||||
容许轴载荷 | B （N□B） | C （N□C） | D （N□D） | NE （N□E） | NF （N□F） |
P | 1180N | 2450N | 4410N | 6860N | 10800N |
F | 588N | 1230N | 2210N | 3430N | 5370N |
P·F值全减速比一致
标准型

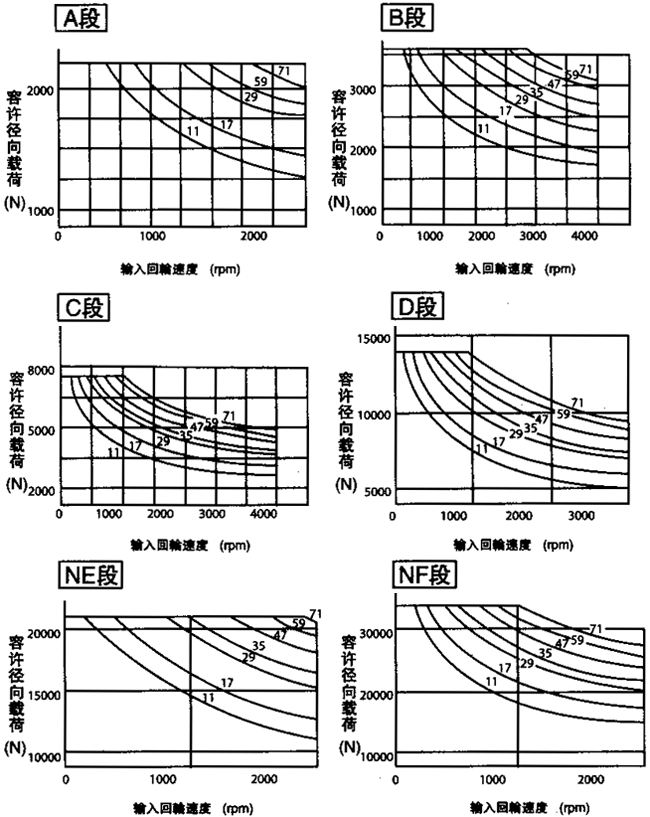

*在可乐利减速机连接齿轮或带轮的情况下，轴载荷请在曲线图容许值范围内使用。
*容许轴向载荷为座标图数值的1/2。
