带式紧凑型无级变速机装配单元外形和安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：162

带式无级变速器装配单元的外形和安装尺寸见下表。

带式无级变速器装配单元

（U型配置）的外形和安装尺寸（mm）

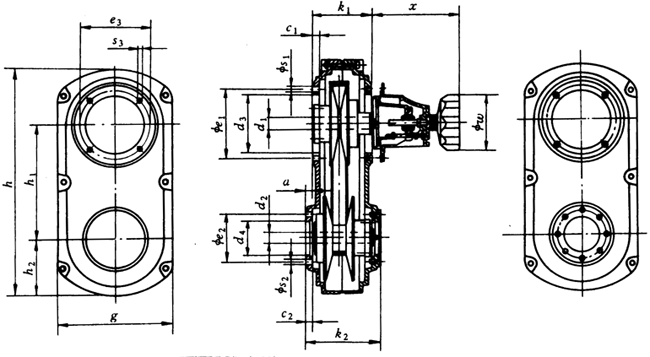

带式紧凑型无级变速器装配单元外形和安装尺寸

型号	带	a	c₁	c₂	d₁	d₂	d₁ d₂ min	d₁ d₂ max	d₃	d₄	e₁	e₂	e₃	g	h	h₁	h₂	k₁	k₂	s₁	s₂	s₃	w	x	重量/kg
11.430.10.911	13/475	12	8	7	14	14	10	14	70	52	85	67	85	135	270	136	67	65	94	6.6	6.6	4.4	70	100	2.1
11.430.13.911	22/610	12	10	9	14	14	14	24	110	52	130	67	130	180	353	173	90	95	124	9	6.6	M6	70	108	5.5
11.430.13.912					19
11.430.13.913					24
11.430.13.921					14	19				65		90									9
11.430.13.922					19
11.430.13.923					24
11.430.16.911	28/750	12	12	12	19	19	18	28	110	65	130	90	130	212	429	217	106	110	139	9	9	M6	105	147	8.4
11.430.16.912					24
11.430.16.913					28
11.430.16.921		22			19	24				78		115							149		11
11.430.16.922					24
11.430.16.923					28
11.430.20.911	37/900	22	12	12	24	24	19	28	110	78	130	115	130	263	511	248	132	130	179	9	11	M6	105	147	14
11.430.20.912					28
11.430.20.921					24	28				98		145									14
11.430.20.922					28
11.430.25.911	47/1120	23	13	13	28	28	25	42	180	98	215	145	215	320	636	316	160	160	211	14	14	M10	160	184	27
11.430.25.912					38				230		265
11.430.25.913					42
11.430.25.921					28	38			180	125	215	175									18
11.430.25.922					38				230		265
11.430.25.923					42
11.430.31.901	55/1400	23	19	19	38	28	28	48	230	98	265	145	215	394	786	392	197	196	247	14	14	M10	160	184	54
11.430.31.902					42				250		300									18
11.430.31.911					38	38			230	125	265	175								14	18
11.430.31.912					42				250											18
11.430.31.913					42						300
11.430.31.914					48
11.430.31.921					38	42			230	155	265	210								14	22
11.430.31.922					42				250		300									18
11.430.31.923					42
11.430.31.924					48
11.430.40.911	72/1750	30	17	22	48	38	38	60	250	125	300	175	420	528	1028	500	264	160	332	18	18	M10	200	320	181
11.430.40.912					55				300		350
11.430.40.913					60				350		400
11.430.40.921					48	42			250	155	300	210									22
11.430.40.922					55				300		350
11.430.40.923					60				350		400

注：键槽按DIN6885/3。
