型号标记和模块组合
带式紧凑型无级变速器的型号标记如下：

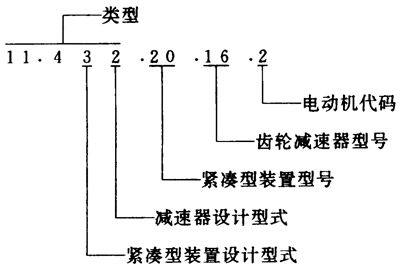

型号标记中各项说明如下：
1）类型 11.432—属于第二级斜齿轮减速器，U型配置的紧凑型传动装置。
2）紧凑型装置型号 根据11.213/218型变速带轮，紧凑型装置的型号有10、13、16、20、25、31和40共7种。
3）齿轮减速器型号有：
斜齿轮减速器：08、10、12、16、20、25、32；
蜗杆减速器：04、05、06、08、10、12；
斜齿轮-锥齿轮减速器：15、19、24、30。
4）电动机代码 见下表。
电动机代码
电动机代码 | 紧凑型装置型号 | ||||||
10 | 13 | 16 | 20 | 25 | 31 | 40 | |
IEC电动机机座号，安装形式，法兰直径/mm | |||||||
1 | 71 B14/105 | 71 B5/160 | 80 B14/160 | 90 B14/160 | 100/112 B5/250 | 132 B5/300 | 180 B5/350 |
2 | 80 B14/160 | 90 B14/160 | 100 B14/160 | 132 B5/300 | 165M B5/350 | 200 B5/400 | |
3 | 90 B14/160 | 100 B14/160 | 112 B14/160 | 160 B5/300* | 160L B5/350 | 225 B5/450 | |
4 | 180 B5/350 | ||||||
注：*特殊法兰。
5）齿轮减速器设计型式为：
0—斜齿轮减速器，i=1；
1—单级斜齿轮减速器；
2—二级斜齿轮减速器；
3—三级斜齿轮减速器；
5—蜗杆减速器；
6—斜齿轮-蜗杆减速器；
7—斜齿轮-锥齿轮减速器。
6）紧凑型装置设计型式为：
3——U型配置（见下图）；
4——Z型配置（见下图）。

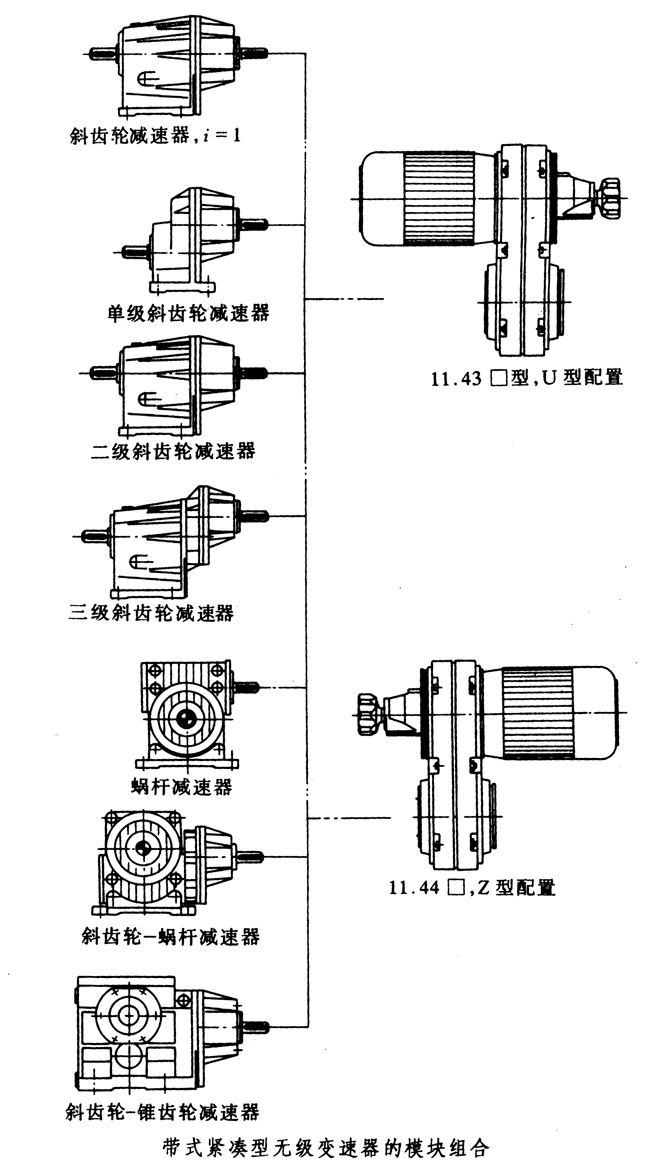

带式紧凑型无级变速器的模块组合如下图所示。
