校核作用在减速器输出轴上的力
减速器输出轴外伸轴头上作用的径向力Fr和轴向力F。如下图所示。Fr和Fa必须小于许用值。

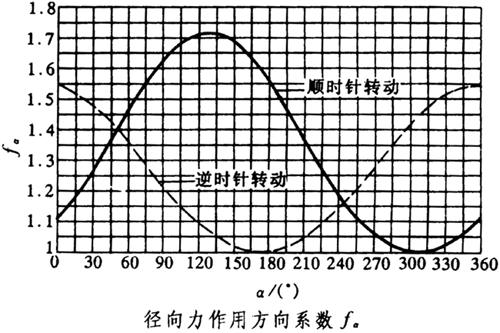

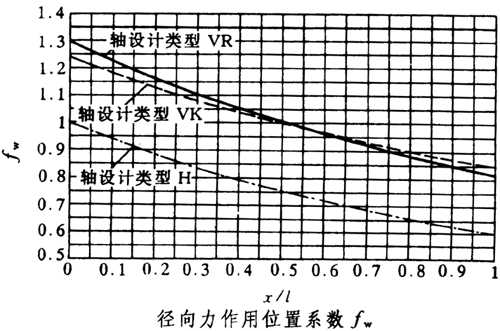

计算中用到的作用力方向系数fa见下图；作用力位置系数fw见下图。表列的径向力Frtab、轴向力Fatab、最大径向力Frmax见下表。
输出轴端设计型式为VCK（实力轴、有法兰，带定心法兰对中）的径向力和轴向力 （N）
输出轴转速n2 /(r/min) | 不同减速器机座号的Frtab和Fatab | |||||||||||
05 | 06 | 07 | 09 | 11 | 14 | |||||||
Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | |
400 | 4300 | 3100 | 6000 | 4300 | 6400 | 6100 | 7800 | 4400 | 12500 | 6800 | 15800 | 4000 |
250 | 5100 | 3900 | 7100 | 5500 | 7500 | 6500 | 9500 | 6000 | 14900 | 9000 | 19400 | 6000 |
160 | 6100 | 4800 | 8300 | 6500 | 8900 | 7000 | 11500 | 8200 | 17700 | 11000 | 23000 | 10000 |
100 | 6700 | 6400 | 9800 | 8500 | 10400 | 9500 | 13900 | 12000 | 21200 | 16000 | 28000 | 13000 |
63 | 6900 | 6600 | 10000 | 10000 | 12000 | 11500 | 15000 | 15000 | 25200 | 21000 | 35600 | 22000 |
40 | 7000 | 6600 | 10000 | 10000 | 13000 | 11500 | 15000 | 18000 | 30000 | 25000 | 43000 | 29000 |
25 | 7000 | 6600 | 10000 | 10000 | 13500 | 11500 | 15000 | 21000 | 30000 | 27000 | 43000 | 35000 |
≤16 | 7000 | 6600 | 10000 | 10000 | 14000 | 11500 | 15000 | 21000 | 30000 | 27000 | 43000 | 35000 |
Frmax | 7400 | — | 11000 | — | 16000 | — | 16000 | — | 32000 | — | 46000 | — |
注：1、表中Frtab是径向力作用在轴头中间（X＝1/2）的数值。
2、表中Fatab只适用于Fr＝0的情况下；当Fr≠0和Fa≠0时，可与我公司联系。
输出轴端设计型式为V□R(实心轴、不带法兰) 的径向力和轴向力 （N）
输出轴转速n2 /(r/min) | 不同减速器机座号的Frtab和Fatab | |||||||||||
05 | 06 | 07 | 09 | 11 | 14 | |||||||
Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | |
400 | 2300 | 2800 | 3200 | 4000 | 3400 | 3400 | 3700 | 3100 | 5500 | 4700 | 47000 | 1800 |
250 | 2800 | 3600 | 3900 | 5200 | 4200 | 4700 | 4900 | 4800 | 6700 | 6500 | 54000 | 4000 |
160 | 3400 | 4200 | 4700 | 6000 | 5300 | 6000 | 6300 | 6500 | 8500 | 8000 | 62000 | 6200 |
100 | 4100 | 5900 | 5800 | 8500 | 6600 | 8500 | 8200 | 10000 | 11000 | 14000 | 65000 | 9000 |
63 | 5100 | 6600 | 7100 | 10000 | 8200 | 12000 | 10700 | 15000 | 14200 | 19000 | 65000 | 15000 |
40 | 5600 | 6600 | 8600 | 10000 | 10200 | 14000 | 14000 | 20000 | 18300 | 25000 | 65000 | 25000 |
25 | 5900 | 6600 | 9000 | 10000 | 12000 | 14000 | 18000 | 21000 | 23000 | 27000 | 65000 | 35000 |
≤16 | 6200 | 6600 | 9000 | 10000 | 12000 | 14000 | 18000 | 21000 | 23000 | 27000 | 65000 | 35000 |
Frmax | 7000 | — | 11000 | — | 15000 | — | 22000 | — | 28000 | — | 65000 | — |
注：同上表表注。
输出轴端设计型式为H□□(实心轴)、S□□（装热压配合盘的空心轴）
的径向力和轴向力 （N）
输出轴转速n2 /(r/min) | 不同减速器机座号的Frtab和Fatab | |||||||||||
05 | 06 | 07 | 09 | 11 | 14 | |||||||
Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | Frtab | Fatab | |
400 | 3000 | 2800 | 4300 | 4000 | 4300 | 3400 | 5000 | 3100 | 7300 | 4700 | 5600 | 1800 |
250 | 3600 | 3600 | 5200 | 5200 | 5300 | 4700 | 6500 | 4800 | 8700 | 6500 | 7500 | 4000 |
160 | 4200 | 4200 | 6100 | 6000 | 6600 | 6000 | 8300 | 6500 | 11100 | 8000 | 10300 | 6200 |
100 | 5100 | 5900 | 7500 | 8500 | 8400 | 8500 | 10900 | 10000 | 14400 | 14000 | 14100 | 9000 |
63 | 6400 | 6600 | 9000 | 10000 | 10300 | 12000 | 14200 | 15000 | 18500 | 19000 | 19300 | 15000 |
40 | 7100 | 6600 | 11000 | 10000 | 13000 | 14000 | 18400 | 20000 | 23800 | 25000 | 26500 | 25000 |
25 | 7500 | 6600 | 12000 | 10000 | 15000 | 14000 | 24000 | 21000 | 30000 | 27000 | 36200 | 35000 |
≤16 | 8000 | 6600 | 12000 | 10000 | 16000 | 14000 | 24000 | 21000 | 30000 | 27000 | 45000 | 35000 |
Frmax | 10000 | — | 15000 | — | 2000 | — | 3000 | — | 38000 | — | 56000 | — |
注：同上表表注。
