电机参数
名称 | 极数 | 型号 | 功率W | 电压V | 频率Hz | 电流A | 启动转矩 | 额定转矩 | 额定转速 | 电容 |
可逆电机 | 4 | YNI00-70 | 70 | 220 | 50 | 0.6 | 514 | 514 | 1300 | 4.5/450 |
YN100-70 | 70 | 110 | 50/60 | 1.2 | 514 | 514/445 | 1300/1550 | 20/250 | ||
YN100-120 | 120 | 220 | 50 | 1.2 | 881 | 881 | 1300 | 8/450 | ||
YN100-120 | 120 | 110 | 50/60 | 2.3 | 881 | 881/739 | 1300/1550 | 35/250 | ||
YNI001-140 | 140 | 220 | 50 | 1.4 | 1029 | 1029 | 1300 | 10/450 | ||
YNI00-140 | 140 | 110 | 5/60 | 2.6 | 1029 | 1029/862 | 1300/1550 | 40/250 | ||
三相电机 | 4 | Y100-140 | 140 | 220 | 50/60 | 0.83 | 1470 | 1029 | 1300/1550 | / |
Y100-140 | 140 | 380 | 50/60 | 0.48 | 1470 | 1029 | 1300/1550 | / |

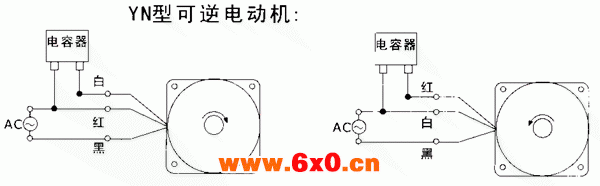

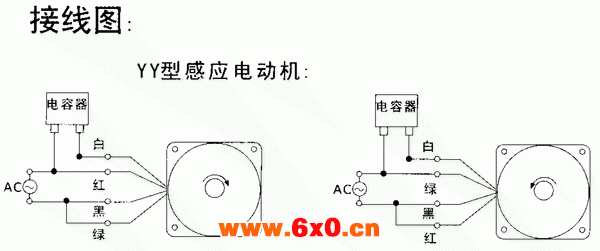

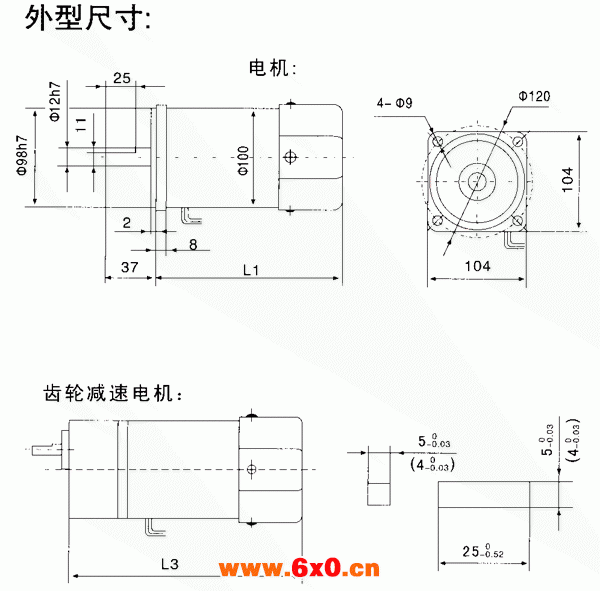

型号 | 减速比 | L1 | L2 | L3 | H |
YN100-70 | 1:3～1:20 | 101 | 42 | 143 | 6 |
1:25～1:50 | 101 | 50 | 151 | ||
1:60～1:300 | 101 | 65 | 166 | 10 | |
YN100-120 | 1:3～1:20 | 141 | 42 | 183 | 6 |
1:25～1:50 | 141 | 50 | 191 | ||
1:60～1:300 | 141 | 65 | 206 | 10 | |
YN100-140 | 1:3～1:20 | 165 | 42 | 207 | 6 |
1:25～1:50 | 165 | 50 | 215 | ||
1:60～1:300 | 165 | 65 | 230 | 10 | |
YN100-140 380/220V | 1:3～1:20 | 165 | 42 | 207 | 6 |
1:25～1:50 | 165 | 50 | 215 | ||
1:60～1:300 | 165 | 65 | 230 | 10 |
带减速器后允许负载
同步转速:r/min | 500 | 400 | 300 | 250 | 200 | 150 | 120 | 100 | 80 | 75 | 60 | 50 | 40 | 35 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | ||
减速比 | 3 | 3.6 | 5 | 6 | 7.5 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | ||
允许负载 | 70W | N．m | 1.25 | 1.49 | 2.0 | 2.40 | 3.0 | 4.16 | 5.20 | 6.20 | 6.75 | 7.50 | 9.30 | 11.0 | 13.5 | 14.8 | 18.0 | 20.0 | 25.0 | 30.0 | 33.0 | 40.0 | 40.0 | 40.0 |
120W | N．m | 2.16 | 2.56 | 3.52 | 4.28 | 5.35 | 7.0 | 8.80 | 10.4 | 11.5 | 13.0 | 16.0 | 19.0 | 22.8 | 25.0 | 31.0 | 35.0 | 42.0 | 44.0 | 44.0 | 44.0 | 44.0 | 44.0 | |
140W | N．m | 2.48 | 3.0 | 4.16 | 5.0 | 6.25 | 7.5 | 9.4 | 11.5 | 13.5 | 15.0 | 18.4 | 22.0 | 26.0 | 29.3 | 34.0 | 40.7 | 44.0 | 44.0 | 44.0 | 44.0 | 44.0 | 44.0 | |
表列数字是根据电机同步运车的转速，在额定负载情况下实际输出转速为同步运转转速的80%～90%。红色表示输出轴运转方向与电机转向相同，白色栏表示输出方向与电机轴转向相反。
