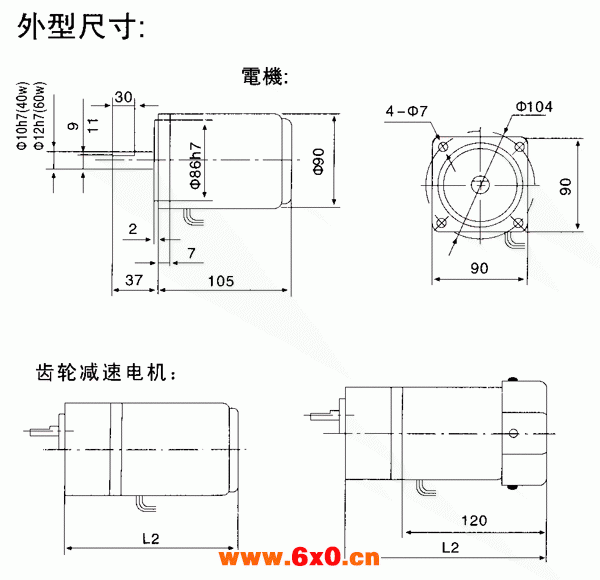

台湾YY、YN系列小型齿轮减速电机外形及安装尺寸（机座号90，40/60W）
名称 | 极数 | 型号 | 功率 W | 电压 V | 频率 Hz | 电流 A | 启动 转矩 | 额定 转矩 | 额定 转速 | 电容 |
可逆电机 | 4 | YN90-40 | 40 | 220 | 50 | 0.50 | 294 | 294 | 1300 | 3/450 |
YN90-40 | 40 | 110 | 50/60 | 1.0 | 294/246 | 294/246 | 1300/1550 | 12/250 | ||
YN90-60 | 60 | 220 | 50 | 0.65 | 441 | 441 | 1300 | 4/450 | ||
YN90-60 | 60 | 110 | 50/60 | 1.30 | 441/372 | 441/372 | 1300/1550 | 20/250 | ||
感应电机 | 4 | YN90-40 | 40 | 220 | 50 | 0.45 | 215 | 294 | 1300 | 2.5/450 |
YN90-40 | 40 | 110 | 50/60 | 0.90 | 215 | 294/246 | 1300/1550 | 10/250 | ||
YN90-60 | 60 | 220 | 50 | 0.55 | 343 | 441 | 1300 | 3.5/450 | ||
YN90-60 | 60 | 110 | 50/60 | 1.10 | 343 | 441/372 | 1300/1550 | 15/250 | ||
三相电机 | 4 | YN90-40 | 40 | 220 | 50/60 | 0.35 | 392 | 294/246 | 1300/1550 | / |
YN90-40 | 40 | 380 | 50/60 | 0.20 | 392 | 294/246 | 1300/1550 | / | ||
YN90-60 | 60 | 220 | 50/60 | 0.50 | 637 | 441/372 | 1300/1550 | / | ||
YN90-60 | 60 | 380 | 50/60 | 0.30 | 637 | 441/372 | 1300/1550 | / |

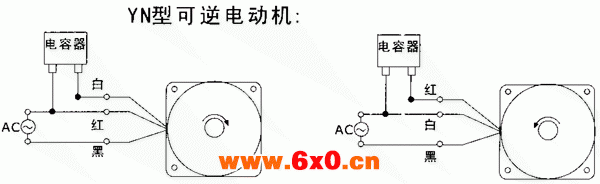

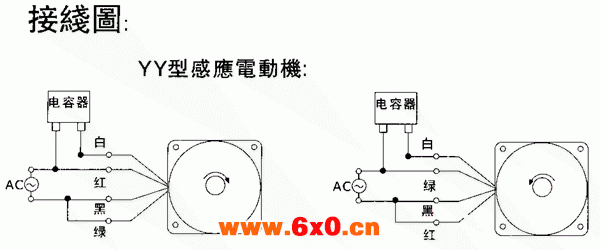

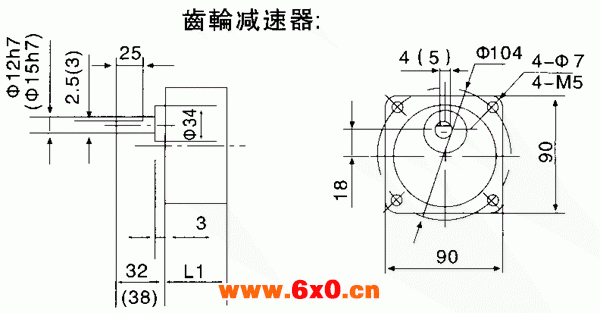

型号 | 减速比 | L1 | L2 |
YN（YY）90-40 | 1:3～1:20 | 42 | 147 |
YN（YY）90-60 | 167 | ||
YN（YY）90-40 | 1:25～1:180 | 61 | 166 |
YN（YY）90-60 | 186 | ||
Y90-40 380/220V | 1:3～1:20 | 42 | 147 |
Y90-60 380/220V | 167 | ||
Y90-40 380/220V | 1:25～1:180 | 61 | 166 |
Y90-60 380/220V | 186 |
带减速器后允许负载
同步转速:r/min | 500 | 400 | 300 | 250 | 200 | 150 | 120 | 100 | 80 | 75 | 60 | 50 | 40 | 35 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | ||
减速比 | 3 | 3.6 | 5 | 6 | 7.5 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | ||
允许负载 | 40W | N．m | 0.72 | 0.85 | 1.18 | 1.40 | 1.76 | 2.35 | 2.90 | 3.50 | 3.85 | 4.20 | 5.40 | 6.40 | 7.50 | 8.50 | 9.80 | 9.80 | 9.80 | 9.80 | 9.80 | 9.80 | 9.80 | 9.80 |
60W | N．m | 1.08 | 1.20 | 1.78 | 1.96 | 2.60 | 3.50 | 4.40 | 4.90 | 6.40 | 7.0 | 8.0 | 9.60 | 11.5 | 12.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | 14.7 | |
表列数字是根据电机同步运车的转速，在额定负载情况下实际输出转速为同步运转转速的80%～90%。红色表示输出轴运转方向与电机转向相同，白色栏表示输出方向与电机轴转向相反。
