台湾ZL、ZF小型齿轮减速电机三相立式外形安装尺寸

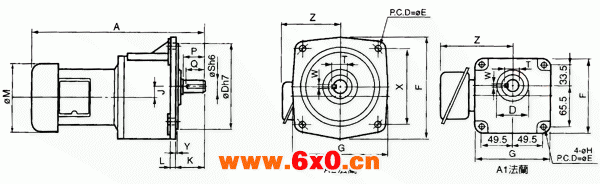

台湾ZL、ZF小型齿轮减速电机三相立式外形尺寸

功率 KW	减速比	框号	A	D	E	X	F	G	H	L	J	K	M	Y	Z	出力轴端					重量 Kg	备注
功率 KW	减速比	框号	A	D	E	X	F	G	H	L	J	K	M	Y	Z	P	Q	S	T	W	重量 Kg	备注
0.1 KW	5～50	18	255	50	140	99	120	120	9	8	15.98	40	126	5	116	30	27	18	20	5	5.5	A1法兰
	60～200	22	287	148	185	131	176	165	11	10	17.66	50	126	3.5	116	40	35	22	25	7	7.3	A2法兰
	250～1800	22	357	148	185	131	176	165	11	10	17.66	50	126	3.5	116	40	35	22	25	7	9.2	A2法兰
	250～1800	28	385	170	220	155	205	195	φ11 *14L	9	23.11	60	126	4	116	45	40	28	31	7	11.9	A2法兰
0.2KW	5～10	18	290	50	140	99	120	120	9	8	15.95	40	126	5	116	30	27	18	20	5	6.5	A1法兰
	12.5～25	18	290	50	140	99	120	120	9	8	15.98	40	126	5	116	30	27	18	20	5	6.5	A1法兰
	12.5～90	22	320	148	185	131	176	165	11	10	17.66	50	126	3.5	116	40	35	22	25	7	8.3	A2法兰
	100～200	28	352	170	220	155	205	195	φ11 *14L	9	23.11	60	126	4	116	45	40	28	31	7	11.7	A2法兰
	250～1800	28	419	170	220	155	205	195	φ11 *14L	9	23.11	60	126	4	116	45	40	28	31	7	12.8	A2法兰
	250～1800	32	469	185	255	180	241	225	15	10	30.22	70	126	4	116	55	50	32	36.5	10	25.2	A2法兰
0.4KW	5～10	22	340	148	185	131	176	165	11	10	17.66	50	160	3.5	131	40	35	22	25	7	11	A2法兰
	12.5～25	22	340	148	185	131	179	165	11	10	17.66	50	160	3.5	131	40	35	22	25	7	11	A2法兰
	12.5～90	28	372	170	220	155	205	195	φ11 *14L	9	23.11	60	160	4	131	45	40	28	31	7	13.4	A2法兰
	100～200	32	408	185	255	180	241	225	15	10	30.22	70	160	4	131	55	50	32	36.5	10	24.4	A2法兰
	250～1800	32	489	185	255	180	241	225	15	10	30.22	70	160	4	131	55	50	32	36.5	10	26.8	A2法兰
	250～1800	40	564	230	310	219	297	268	15	13	37.96	77	160	5		65	60	40	44.5	10	45.6	A2法兰
0.75KW	5～25	28	390	170	215	155	205	195	φ11 *14L	9	23.11	60	160	4	131	45	40	28	31	7	15.1	A2法兰
	30～100	32	425	185	255	180	241	225	15	10	30.22	70	160	4	131	55	50	32	36.5	10	26.9	A2法兰
	120～200	40	480	230	310	219	297	268	15	13	37.96	77	160	5		65	60	40	44.5	10	45.6	A2法兰
	250～1800	40	580	170	310	219	297	268	15	13	37.96	77	160	5		65	60	40	44.5	10	48.1	A2法兰
	250～1800	50	631	185	390	295	360	330	19	15	51	97	160	5		80	75	50	56	14	61.3	A2法兰
1.5KW	5～30	32	440	230	255	180	241	225	15	10	30.22	70	193	4	142	55	50	32	36.5	10	31.2	A2法兰
	40～100	40	495	230	310	219	297	268	15	13	37.96	77	193	5	142	65	60	40	44.5	10	49.3	A2法兰
	120～200	50	550	280	390	295	360	330	19	15	51	97	193	5		80	75	50	56	14	64.2	A2法兰
2.2KW	5～10	32	470	185	255	180	241	225	15	10	30.22	70	193	4	142	55	50	32	36.5	10	34.2	A2法兰
	15～60	40	525	230	310	219	297	268	15	13	37.96	77	193	5	142	65	60	40	44.5	10	50.8	A2法兰
	75～100	50	580	280	390	295	360	330	19	15	51	97	193	5		80	75	50	56	14	59.6	A2法兰
3.7KW	5～20	40	540	230	310	219	297	268	15	13	37.96	77	236	5	190	65	60	40	44.5	10	56.5	A2法兰
3.7KW	25～60	50	600	280	390	265	360	330	19	15	51	97	236	5	190	80	75	50	56	14	64.7	A2法兰

1、红色为轻扭力机型。

2、 40-50筒齿箱上附加O型吊环（高度约50mm）。
