三相卧式齿轮减速电机

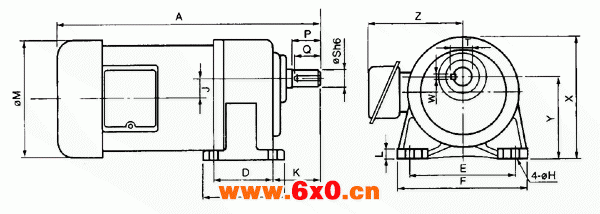

台湾ZL、ZF小型齿轮减速电机三相卧式外形尺寸

功率KW	减速比	框号	A	D	E	F	G	H	L	J	K	M	X	Y	Z	出力轴端					重量Kg
功率KW	减速比	框号	A	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W	重量Kg
0.1 KW	5～50	18	255	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	5.6
	60～200	22	287	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	7.0
	250～1800	22	357	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	8.9
	250～1800	28	385	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	11.8
0.2KW	5～10	18	290	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	6.4
	12.5～25	18	290	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	6.4
	12.5～90	22	320	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	7.9
	100～200	28	352	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	10.3
	250～1800	28	419	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	12.4
	250～180	32	469	130	170	210	160	13	18	30.22	70	126	210	138.5	116	55	50	32	36.5	10	24.6
0.4KW	5～10	22	340	65	130	155	90	11	12	17.66	60	160	145	90	131	40	35	22	25	7	10.6
	12.5～25	22	340	65	130	155	90	11	12	17.66	60	160	145	90	131	40	35	22	25	7	10.6
	12.5～90	28	372	90	140	170	120	11	15	23.11	70	160	170	110	131	45	40	28	31	7	13.0
	100～200	32	408	130	170	210	160	13	18	30.22	70	160	210	138.5	131	55	50	32	36.5	10	25.2
	250～1800	32	489	130	170	210	160	13	18	30.22	70	160	210	138.5	131	55	50	32	36.5	10	27.6
	250～1800	40	564	150	210	256	200	15	23	37.96	84	160	248	160	131	65	60	40	44.5	10	45.2
0.75KW	5～25	28	390	90	140	170	120	11	15	23.11	70	160	170	110	131	45	40	28	31	7	14.7
	30～100	32	425	130	170	210	160	13	18	30.22	70	160	210	138.5	131	55	50	32	36.5	10	27.8
	120～200	40	480	150	210	256	200	15	23	37.96	84	160	248	160	131	65	60	40	44.5	10	45.2
	250～1800	40	580	150	210	256	200	15	23	37.96	84	160	248	160	131	65	60	40	44.5	10	47.7
	250～1800	50	631	170	265	330	230	19	30	51	122	160	310	212	~	80	75	50	56	14	60.5
1.5KW	5～30	32	440	130	170	210	160	13	18	30.22	70	193	210	138.5	142	55	50	32	36.5	10	32.2
	40～100	40	495	150	210	256	200	15	23	37.96	84	193	248	160	142	65	60	40	44.5	10	47.7
	120～200	50	670	170	265	330	230	19	30	51	122	193	310	212	~	80	75	50	56	14	63.4
2.2KW	5～10	32	470	130	170	210	160	13	18	30.22	70	193	210	138.5	142	55	50	32	36.5	10	35.2
	15～60	40	525	150	210	256	200	15	23	37.96	84	193	248	160	142	65	60	40	44.5	10	49.1
	75～100	50	580	170	265	330	230	19	30	51	122	193	310	212	~	80	75	50	56	14	58.3
3.7KW	5～20	40	540	150	210	256	200	15	23	37.96	84	236	248	160	190	65	60	40	44.5	10	55.2
3.7KW	25～60	50	600	170	265	330	230	19	30	51	122	236	310	212	190	80	75	50	56	14	63.4

1、红色为轻扭力机型。

2、 40-50筒齿箱上附加O型吊环（高度约50mm）。

台湾ZL、ZF小型齿轮减速电机三相卧式外形安装尺寸
